有关单相电表的接线方法，利用感应式电能表来测量电能，其接线方法是什么样的，是否与功率表的接线方法类似，这里分享一个单相电能表的接线图，有需要的朋友参考下。
单相电能表的接线方法
接线方法：
电流线圈与负载串联，电压线圈与负载并联，遵守发电机端接线规则。
在低电压(380V或220V)小电流（20A以下）的单相交流电路中，可以将电能表直接接在线路上。
如下图：
图1，单相电能表的接线方法
普通家用单相电表的接线方法

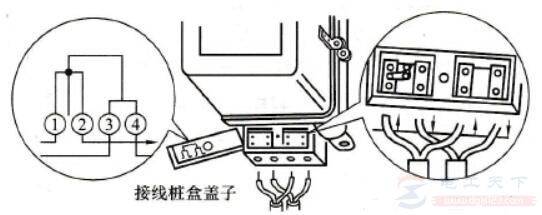

普通家用的单相电度表有4个接口，其接线方法如图：

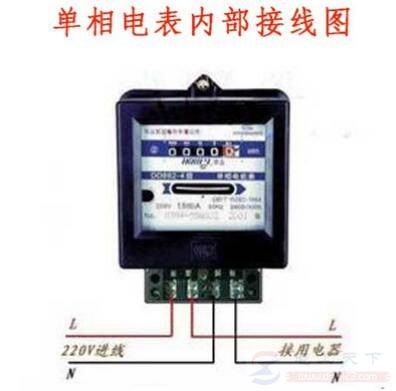

接线图说明：1是火线进，2是火线出，3是零线进，4是零线出。1和3接外部的220V电源，2和4接家里的用电器。
一般在电表接线处的外壳上都标示有接线图，可以参照电表上的接线图来接线，只要不是有特别要求的，一般按图示来接线就没有问题。
以上就是一只单相电能表的接线图，通过本例学习下怎么对单相电能表进行接线，希望对大家有所帮助。
单相电能表的相线进出线接反的错误接线图
试画出单相电能表的相线进出线接反的错误接线图，进出线反接的错误接线图，电能表转盘反转，抄表计费用首次抄表的黑读数减去末次抄表的读数计算电量，但是不准确。
单相电能表的接线图

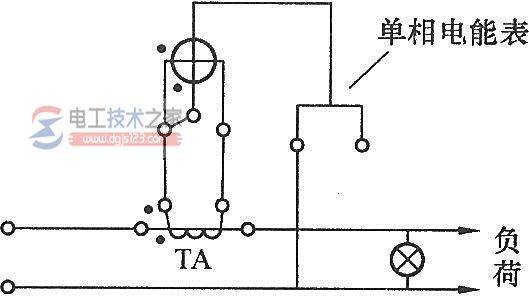

有关单相电能表附电流互感器的正确接线图，单相电能表接负荷，与电流互感器连接的接线方法，一起来了解下。
