单相电能表的接线问题小结


有关单相电能表的接线问题,家用的单相电表一般有四个接线端子,每一个接线端子要接什么线,都是有明确规定的,电工天下小编整理了对单相电表接线时要注意的几个小问题,一起来了解下。

单相电能表的接线问题

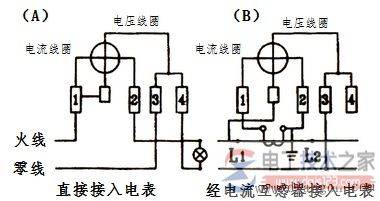

家用单相电度表一般有四个接线端:接线端1,接线端2,接线端3,接线端4。

单相电能表的接线问题小结

接线方法:

1-火线进,2-火线出,3-零线进,4-零线出。这是单相电度表的正确接线,电能表可以正常转动,计量,使用。

说明:

当电表采用了错误的接线方式,火零线接反时,电能表不转。

以机械式电表为例,来看下电表的接线原理:

1、电能表内的电压互感器并联在负载侧,如果火线与零线接反,电压依旧正常。

2、电流互感器串联在电能表内火线上,火零线接反,相当于串联在零线上,火线通过的电流和零线通过的电流相等,电流互感器上有电流。

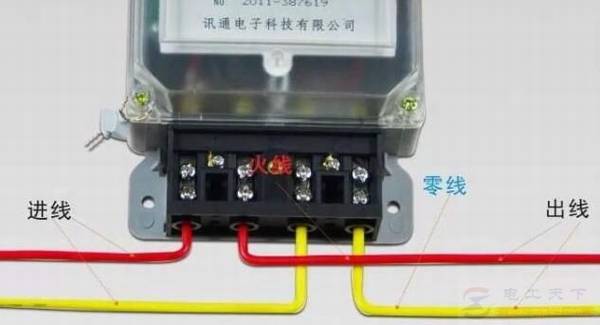

单相电表与三相四线电表的接线图

单相电能表的接线问题小结

有关单相电表与三相四线电表的接线图,要注意电表接线的一般原则,注意两种回路:电压回路与电流回路,这样在设计电表接线图时,才会应用到位。

家用单相电表的接线原理图

单相电能表的接线问题小结

家用电子电表的接线图,家用单相电表的接线原理图,火线进出线路等,需要的朋友参考下。

以上就是单相电能表的接线问题,希望对大家有所帮助。
