有关机械式单相电度表的二种接线图，分为直接接入法、经互感器接入法，掌握下单相电度表的构成及电路原理图，感兴趣的朋友参考下。
机械式单相电度表的接线图
一、单相电度表的构成
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。
单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。
原理图：
二、直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

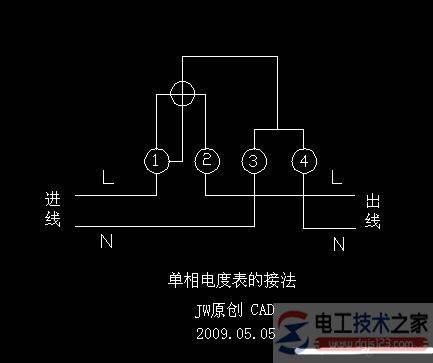

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如下图
接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。
无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
三、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。
两种接法：

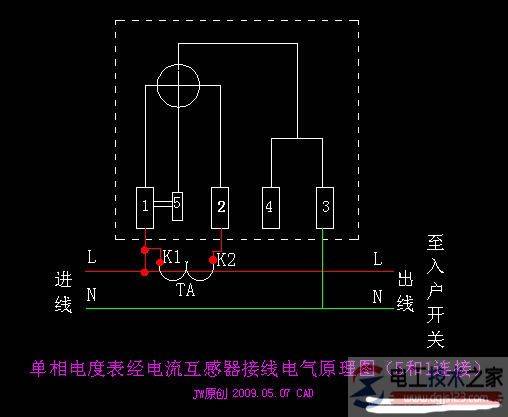

1、单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。
如图：
2、单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
如图：
