检定数字多用表直流电阻的常用方法图解


有关检定数字多用表直流电阻的常用方法,数字多用表中直流电阻的检定,一般采用标准电阻器法与电阻校验仪法,检定点的选取:基本量程内一般取5个~10个检定点,其他量程取3个检定点。

数字多用表直流电阻的检定

数字多用表中直流电阻的检定方法:

1)标准电阻器法;

2)电阻校验仪法。

检定点的选取:基本量程内一般取5个~10个检定点,其他量程取3个检定点。

鉴于目前检定装置的实际情况,数字多用表中的直流电阻的检定点也可只检定接近每个量程的满度点。

1.标准电阻器法

标准电阻器法检定的接线如图1所示。设直流标准电阻值为RN,被检表的显示读书为RX,则被检表的绝对误差为:

检定数字多用表直流电阻的常用方法图解

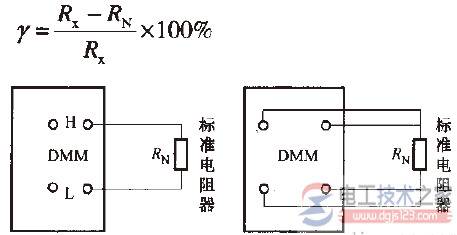

相对误差可以表示为:

检定数字多用表直流电阻的常用方法图解

图1:标准电阻器法

在检定低电阻量程时,为了消除引线电阻、接线电阻等的影响,一般在量程范围不大于1000Ω时(按照设备说明书要求)采用四线连接。

在检定高电阻量程时,要注意屏蔽以防空间电磁干扰。

2.电阻校准仪法

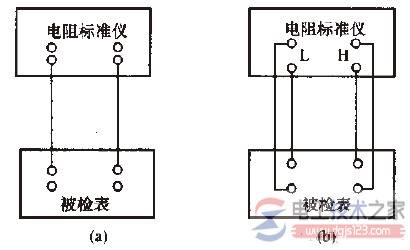

用电阻校准仪法检定数字多用表中电阻功能的接线如图2所示。

检定数字多用表直流电阻的常用方法图解

图2:电阻校准仪法接线

(a)两线接线;(b)四线接线

设标准电阻校准仪的输出标准电阻量程为RN,数字多用表的显示读书为RX,则被检表的绝对误差为:

检定数字多用表直流电阻的常用方法图解
