机械式电表怎么计量电费,机械电表的计费原理图


有关电表计费的小知识,介绍了机械式电表是怎么计量电费的,通过机械式电表的结构及工作原理,来看下具体的计费方法。

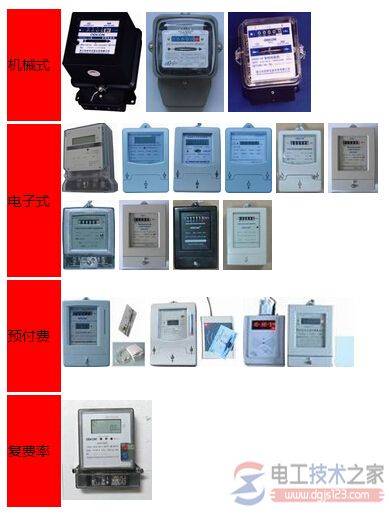

机械式电表的计费原理

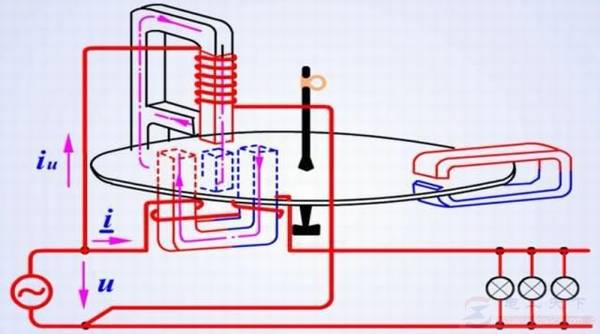

当用电设备开始消耗电能时,电流流经电表使铝盘上的电压线圈通电,与用电设备并联在一起,下面的电流线圈通电,与使用设备串联。

如下图:

机械式电表怎么计量电费,机械电表的计费原理图

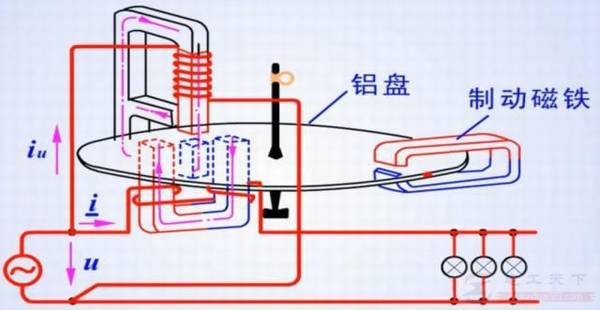

两个线圈回路中产生磁通,与其在铝盘上感应出的电流相互作用,就会产生转动力矩,驱动铝盘发生逆时针转动,制动磁铁与转动的铝盘相互作用,产生制动力矩。

当两力矩达到平衡时,铝盘以稳定的速度转动,使用设备消耗功率越大,通过线圈的电流就会越大,铝盘的转动力矩也会越大,铝盘转动就会越快。

机械式电表怎么计量电费,机械电表的计费原理图

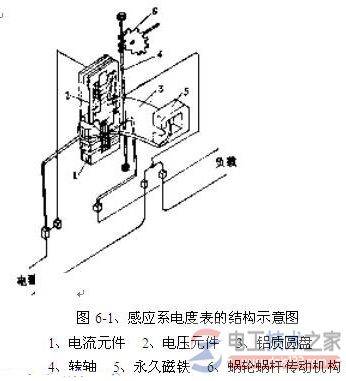

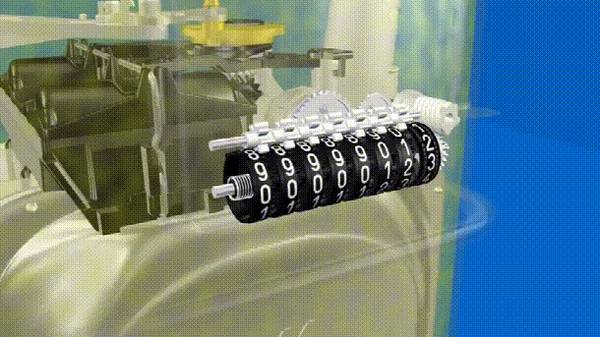

转动的铝盘带动涡轮杆齿轮机构,从而带动计数器计数,这个过程用来完成用电设备的耗电计算。

机械式电表怎么计量电费,机械电表的计费原理图

图:机械式电表的计费原理
