有关三相四线电度表的接线图，不带电流互感器的三相四线电表接线图、带电流互感器的三相四线电表接线图二种情况，学习三相四线电度表的接线方法，智能远程三相四线电表接线方法等。
三相四线电度表的接线方法
1、不带电流互感器的三相四线电表接线图
2、带电流互感器的三相四线电表接线图
3、三相四线电表接线图
附图：
附1，三相四线电度表接线方法
三相四线电度表接线图怎么接下面有十一个小孔，（哪进哪出）用文字说下就可以没有标啊，哪有六到八根啊，是三相四线的，有十一个孔的翻过接线端子盖,就可以看到接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。
电表选择DT862-43*1.5(6)A的，或者DTS86663*1.5(6)A的，前边的型号是机械的，后边的型号是电子的。
互感器根据你的负载大小来选择，比如150KW，可以选择500/5的（为了保证是在动力负载的情况下启动电流会加大，避免烧毁电表和互感器），电表的说明书上有接线图。
按照接线图接线，电流线圈和电压线圈不能接错了，2、5、8是电压线圈的接线，（接入A/B/C相）。
1、4、7是互感器的S1进线。3、6、9是互感器的S2进线。10接零线。
S2最后接地。完成了380V的时候，电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线，没错。
10个线在电表10个接头上的连接方法为：1、外观法：面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。
其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。1--3端中另外一孔接A相相线；
4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。
2、测试法：用万用表或试灯量测1--3、4--6、7--9中，通者两端分别为A、B、C相的电流线圈，剩余的三孔与第十孔（地线）相通者分别为接A、B、C相的电压线圈。
3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根火线（A、B、C相）分别接2、5、8孔，地线接第十个孔。
但现在就不一定哦，请参照以上两条连接。
【所接的电表为三相四线制电表,因一次电流较大,需采用电流互感器.具体接法在电表端子排的背面有接线图。
常规接法：第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根线（A、B、C相）分别接2、5、8孔，地线接第十个孔。 -- 电工技术之家
注：因为是计量，电流互感器接线时应注意极性(如:电流互感器的一次侧L1同时朝电源侧安装,则进电表的1、4、7孔的线则分别从相应电流互感器的S1引出)。
有多种接法：
（1）如果是三相四线有功电表直接接线，有11个接线端头，从左至右按1、2、3、4、5、6、7、8、9、10、11编号，1、4、7号是电源相线的进线端头，3、6、9号是电源相线的出线端头，10、11号是电源中性线的进线和出线端头，2、5、8号三个接线端头可不接。细看电表说明书就可以了。
附2，智能远程三相四线电表接线图

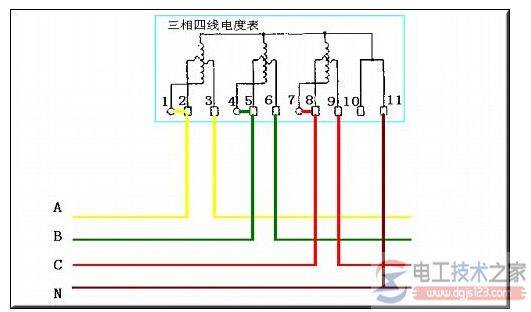

智能远程三相四线电表接线原理图如下：
智能远程三相四线电表的1和2接线柱相连，2和3接线柱分别串联在A相相线上；
智能远程三相四线电表的4和5接线柱相连，5和6接线柱分别串联在B相相线上；
智能远程三相四线电表的7和8接线柱相连，8和9接线柱分别串联在C相相线上；
智能远程三相四线电表的10和11接线柱相连后，接在中线N上。
智能远程三相四线电表的主要功能：
1、电能计量功能
①计量参数：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
②监测参数：可监测各相电压、电流实时值，可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
③分时功能：分时计量正反向有功电量、四象限无功电量及最大需量；具有尖、峰、平、谷分时段复费率功能，也可选择峰、平、谷分时段功能，总之适用全国各地分时复费率要求。
④数据存储：可按月存储13个月的每月电量数据，可按月存储每月的总、尖、峰、平、谷电量等数据。可按小时存储48小时内每小时电量数据。可按5分钟间隔存储电压、电流、正反向有功无功电量数据。
⑤具有6类负荷曲线记录功能。
⑥显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示最近3月的每月电量数据；小时、分钟间隔存储的数据只能通过RS485通讯接口读出。
2、防窃电功能
①开盖记录功能，防止非法更改电路。
②开接线盖功能，防止非法更改电表接线。
③电压合格率、失压记录功能，防止用户非法取掉或截断电压接线，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。
④失流、断相记录功能，防止用户非法短接电流接线，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。
⑤电流不平衡记录：可警惕用户在电表接线的前端截取电量。电工：www.dgjs123.com
⑥掉电记录功能，防止用户非法取下电表的工作电源，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。
⑦反向电量计入正向电量，用户如将电流线接反，不具有窃电作用，电表照样正向走字。
⑧逆相序报警，用户非法接线，电表会报警，除非把线接正确，否则一直报警。
以上情况如发出，电表会出现报警标志，如安装抄表系统与电表相联，抄表系统会马上出现报警。
3、抄表方式
①通过电表上的按键，可在液晶屏上查询到电表每月的用电数据。但不可以查询到每日、每小时、每分钟间隔保存的数据。
②通过手持红外抄表机，可读取电表的各项数据，包括每月、每小时、每分钟数据。
③RS485通讯口和GPRS无线模块通讯抄表，配合抄表系统，可抄读到每月、每小时、每分钟数据用电数据，并保存绘制曲线图、柱状图、表格等。可查询到用户的窃电记录，还可估算电表的电流规格或电流互感器的电流规格是否选配合理。这一抄表系统我公司针对不同客户可免费或低价给客户使用，这一系统还可实现用户先交电费再用电功能，但需要有跳闸功能的电表配合才能使用这一功能。
4、远程费控功能
采用RS-485和无线模块进行数据通信，不带IC卡口，支持通信远程拉合闸。
5、费控管理功能
①可通过远程对电能表进行远程拉、合闸控制和时段等参数设置，进而对用户的用电实施远程管理。
②能实现自动扣费缴费的功能和欠费跳闸等功能，当电表的电费不足时可以通过远程报警，没有电费时通过远程跳闸停电，操作管理十分方便。
③可以通过GPRS无线模块配合抄表系统对电表进出参数采集、存储、预处理，以及对电表进行远程拉、合闸控制和时段等参数设置。
6、通讯规约
支持DL/T645-2007多功能电能表通讯规约。
以上就是三相四线电能表的接线图，通过本例教程，帮助大家掌握三相四线电表的接线方法。
