在电子线路中,经常遇到电源内阻较大的电压的测量问题。如果用直接测量法,电压表的内阻以及电源的内阻压降都会给测量结果带来较大误差。

为准确地测出被测电压,可采用间接测量法。

测量步骤(图示电路中空载电压Ux和电源内阻R0都未知):

电压表间接法测量电源空载电压的步骤详解

1 间接法测量电源空载电压

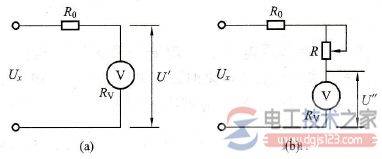

(a)步骤1;(b)步骤2

(1)按图(a)所示的电路,用一已知内阻(Rv)的电压表,测得电压U′的值。

(2)按图 (b)所示的电路,调节R的阻值,使电压表读数U″刚好是电压U′的1/2。可得

电压表间接法测量电源空载电压的步骤详解

图2,将U″=1/2U′代入上式U″中得

电压表间接法测量电源空载电压的步骤详解

图3,由此可列出方程组

电压表间接法测量电源空载电压的步骤详解

从而解得:
