测量电阻电压表与电流表的接线法
用电压表和电流表测量直流电阻时，将电压表并接在被测电阻两端，同时将电流表串接入电阻回路，然后分别读取电压U和电流I的数值，再依据欧姆定律R=U/I即可求出待测电阻。
电压表与电流表接线有两种可能，如下图。
从图 (a)看出，电压表接在电流表的后面，说明电流表的读数是通过电压表的电流和被测电阻电流之和，因此适用于测量较小的电阻。
从图 (b)看出，电压表接在电流表的前面，说明电压表的读数是电流表的电压降和被测电阻的电压降之和，因此适用于测量较大的电阻。

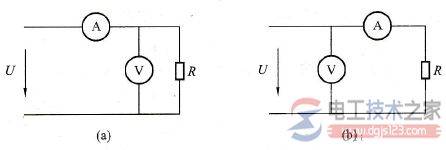

图1，测电阻时电压表与电流表的两种接法
(a)测量小电阻接线；(b)测量大电阻接线
