单相与三相电能表的接线图

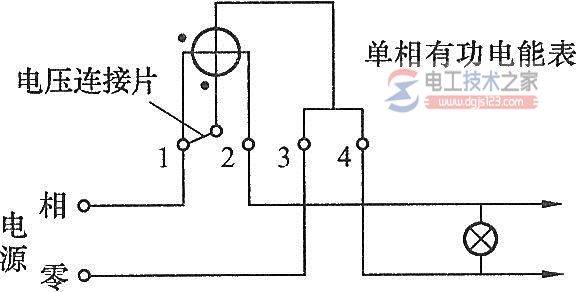

1、单相电能表的正确接线,如图7-1。

单相三相电能表的接线图与注意事项

单相电能表接线应注意事项

1)用验电笔确认相线和零线;

2)相线接单相电能表第一个接线孔,如图7—1;

3)零线接单相电能表第三个接线孔,如图7—1;

4)负荷线接第二和第四个出线孔,如图7—1。

2、三相三线有功电能表的正确接线图

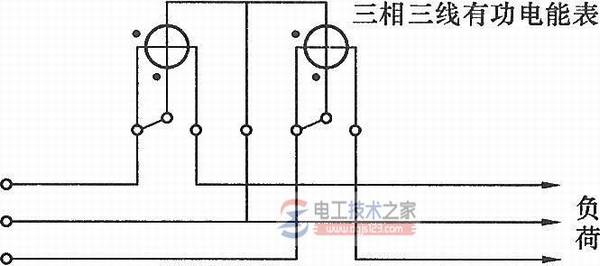

如图7—2:

单相三相电能表的接线图与注意事项

T接零线上

3、三相四线有功电能表正确接线图和注意事项。

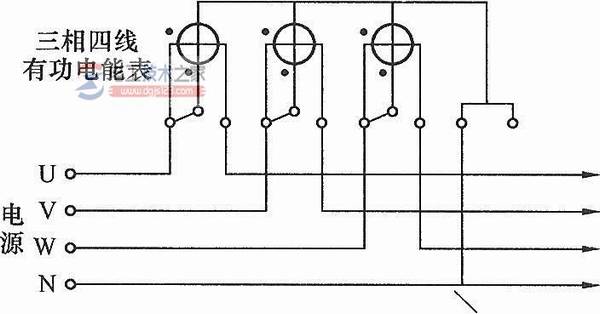

三相四线有功电能表的接线图,如图7—3。

单相三相电能表的接线图与注意事项

图7—3

三相四线有功电能表接线应注意事项

(1)三相四线有功电能表的零线T接到电源的零线上;

(2)电源的零线不能剪断直接接入用户的负荷开关,以防止断零线和烧坏用户的设备;

(3)注意电压的连接片要上紧以防止松脱,造成断压故障。
