有关穿心式电流互感器与三相电表的接线方法，三相电表在配合互感器使用时，其接线方法相对复杂一点，三相电表上有10个接线端子，与穿线式的电流互感器怎么接线，这里分享一个穿心式电流互感器与三相电表接线图，供大家参考。

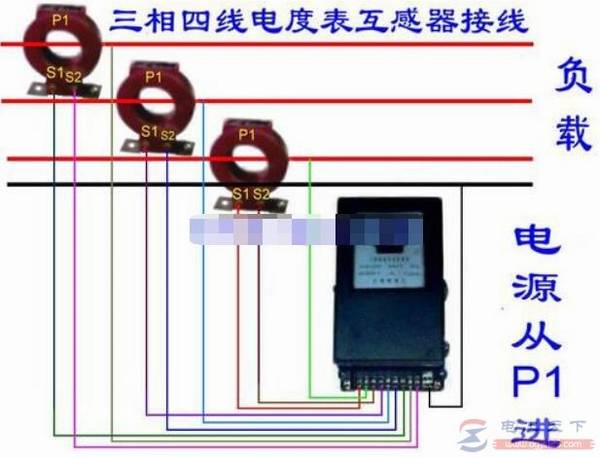

穿心式电流互感器与三相电表接法图
1、三相表（配合互感器的），有10个接线端子，1、3，4、6，7、9，分别接A、B、C三个互感器的K1、K2，这是电流回路，主线路必须是从L1到L2；
2、2、5、8，分别接A、B、C，这是电压回路，10接零线；所有的K2用一根双色线连接并接地。
注意：互感器电流回路与电表相序，不可以接错，接错时会发生问题；电压回路不能与电表相序接错。

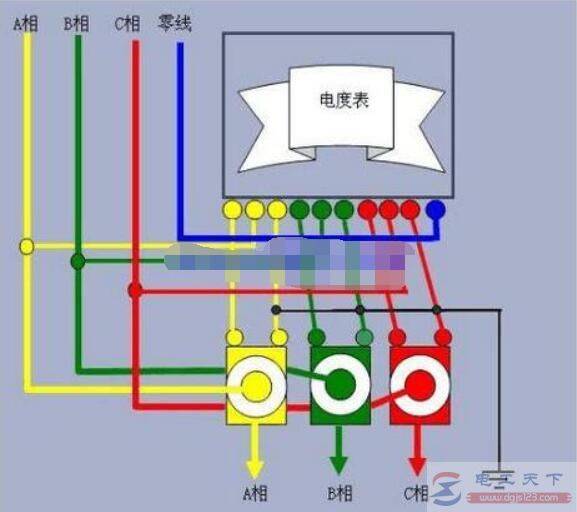

图：穿心式电流互感器与三相电表接法图
