单相插卡电表规格与参数图解


有关单相插卡电表规格与技术参数,包括单相插卡电表的基本误差,起动电流,电流潜动,以及单相插卡电表的功耗范围等。

单相插卡电表规格参数

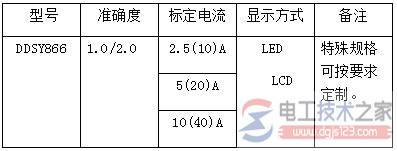

1、规格

单相插卡电表规格与参数图解

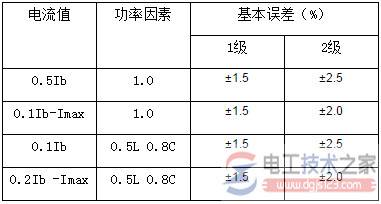

2、基本误差

单相插卡电表规格与参数图解

注:Ib为标定电流,Imax为额定***大电流。

3、起动电流:电表在额定电压,额定频率及功率的条件下:1级表为0.004Ib,2级表为0.005Ib,电表能正常工作。

4、潜动:当电表的线路无电流,而加于线路上的电压为额定值的115%时,输出脉冲不多于一个。

5、功耗:≤2W、5VA。
