三相四线电子式电能表怎么接线,附多个接线图


有关三相四线电能表的接线方式,介绍了 三相四线电子式电能表的接线方法,提供了多个接线图,包括直接接入式,经互感器拉入式的接线图,供大家参考。

三相四线电子式电能表的接线图

三相四线电路由三个单相电路组成,总功率为各相功率之和,其计量可以用三只相同规格的单相表或一只三相四线有功电能表计量,三只单相电能表计量值的代数和与一只三相四线有功电能表的计量结果相同。

三相四线有功电能表有二种接线方式,一是直接接入式,二是经电流互感器接入式。

以下是接线图(原理图):

三相四线电子式电能表怎么接线,附多个接线图

图1,电表接线

三相四线电子式电能表怎么接线,附多个接线图

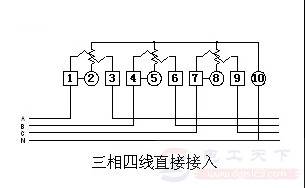

图2,直接接入式

三相四线电子式电能表怎么接线,附多个接线图

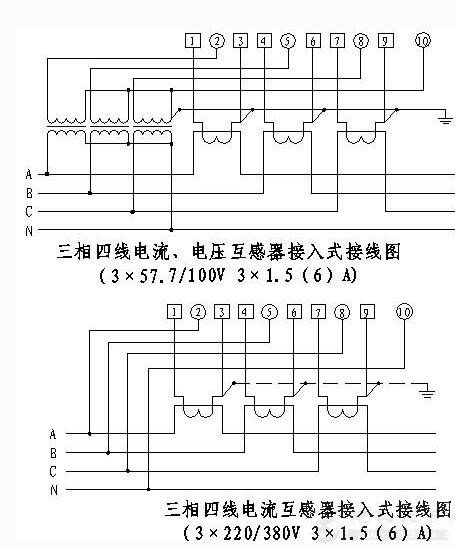

图3,经互感器接入

三相四线电子式电能表怎么接线,附多个接线图

图4,经电压互感器或电流互感器接入式

以上就是 三相四线电子式电能表的接线图,希望对大家有所帮助。
