海尔大海象电热水器的工作原理

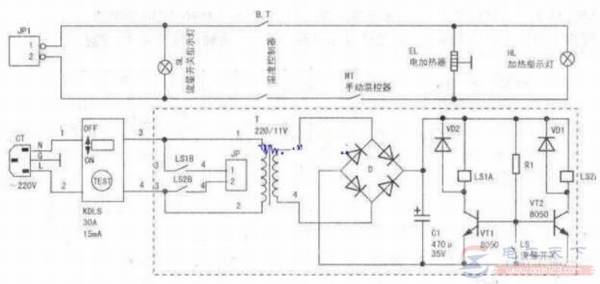

如下图：
（虚线框内是PCB元件板）。AC220V电源经由漏电保护器KDLS（30A/15mA）一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器（BT）一手动设定温控器（MT）的闭合触点，使电加热器（EL）得电加热。同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。
在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。
只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。
其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。
放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。
