接地体的安装方法详解

人工接地体宜采用垂直接地体。多岩地区和土壤电阻率较高的地区，可采用水平接地体。

在普通沙土壤地区 （土壤电阻率 ρ≤3 ×10Ω·m），因地电位分布衰减较快，可采用以管形接地体为主的棒带式接地装置。采用管形接地体的优点是：机械强度高，可以用机械方法打入土壤中，施工较简单；达到同样电阻值，较其他接地体经济；容易埋入地下较深处，土壤电阻率变化较小；与接地线易于连接，便于检查；用人工方法处理土壤时，易于加入盐类溶液。

在一般情况下，镀锌钢管管径为 48 ～ 60mm，常用 50mm；长度为 2 ～ 3m，常用 2.5m。因为直径太小，机械强度小、容易弯曲、不易打入地下；但直径太大，流散电阻降低不多，例如 ?125mm 钢管比 ?50mm 钢管流散电阻只小约 15% 。长度与流散电阻也有关系，管长小于 2.5m 时，流散电阻增加很多；但管长大于 2.5m 时，流散电阻减小值很小。为了减少外界温度、湿度变化对流散电阻的影响，管的顶部距地面应不小于0.6m，通常取 0.6 ～ 0.8m。

接地体的布置应根据安全、技术要求因地制宜安排，可以组成环形、放射形或单排布置。环形布置时，环上不能有开口端；为了减小接地体相互间的流散屏蔽作用，相邻垂直接地体之间的距离可取其长度的 2倍左右。

垂直接地体上端采用扁钢或圆钢连接。成排布置的接地装置，在单一小容量电气设备接地中应用较多，例如小容量配电变压器接地。【接地体的安装方法】

在多岩地区和土壤电阻率较高（3 ×10≤ ρ≤5 × 10 Ω·m） 的地区，因地电位分布衰减较慢，宜采用水平接地体为主的棒带接地装置。水平接地体通常、采用40mm ×4mm 镀锌扁钢，或直径为 12 ～ 16mm 的镀锌圆钢组成，可呈放射形、环形或成排布置。水平接地体应埋设于冻土层以下，一般深度为0.6 ～ 1m，扁钢水平接地体应立面竖放，这样有利于减少流散电阻。变配电所的接地装置，应敷设以水平接地体为主的人工接地网。

应符合热稳定和场压的要求，钢质接地体和接地线的最小尺寸见表1；铜、铝接地线只能用于地面以上，其最小尺寸见表 2。

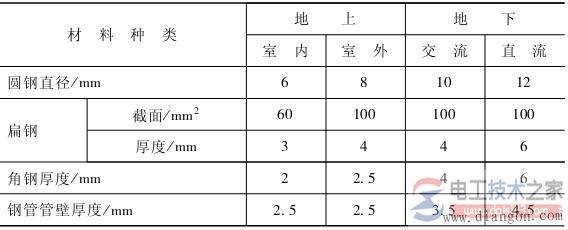

表 1 钢质接地体和接地线的最小尺寸

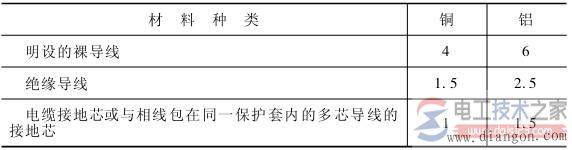

表 2 铜、铝接地线的最小尺寸 单位：mm2

除前面讲述的一些要求外，还应注意以下问题。

① 交流电力电路同时采用自然、人工两种接地体时，应设置分开测量接地电阻的断开点。自然接地体应不少于两根导体在不同部位与人工接地体相连接。

② 接地体埋设位置离独立避雷针接地体之间的地下距离不得小于 3m；离建筑物墙基之间的地下距离不得小于 1.5m；经过建筑物人行通道的接地体应采用帽檐式均压带做法。

③ 车间接地干线与自然接地体或人工接地体相连时，应不少于两根导体在不同地点连接。【接地体的安装方法】

④ 接地体所有连接处均应采用搭接焊，搭接部分的长度扁钢应不小于宽度的 2倍，应有三个邻边施焊；圆钢应不小于直径的 6倍，应在两侧面施焊，凡焊接处均应刷沥青油防腐。

除前面讲述的一些要求外，还应注意以下问题

① 金属结构件作为自然接地线时，用螺栓或铆钉紧固的接缝处应用扁钢跨接。作为接地干线的扁钢跨接线，截面应不小于 100mm，作为接地分支跨接线时，应不小于 48mm2。

② 利用电线管本体作为接地线时，钢管管壁厚度应不小于 1.5mm2，在管接头及分线盒处都应加焊跨接线。钢管直径在 40mm 以下时，跨接线应采用直径 6mm 圆钢，钢管直径为50mm 以上时，应采用 25mm ×4mm 的扁钢。

③ 室内接地线可以明敷设或暗敷设。明敷设时应符合下列基本要求：接地干线沿墙距地面的高度一般应不小于 0.2m；支持卡子距离墙面应不小于 10mm；卡子间距应不大于 1m，分支拐弯处应不大于 0.3m；跨越建筑物伸缩缝时，应留有适当裕度，或采用软连接；穿越建筑物处，应采取加保护管等保护措施。接地线暗敷设时，接地干线的两端都应有明露部分。

根据需要，沿干线可设置接地线端子盒，供连接及检测使用。

④ 携带式用电设备应采用多芯线中的专用保护芯线 （PE线） 接地，此芯线严禁同时用作 N 线通过电流，严禁利用其他用电设备的中性线接地，中性线和保护线应分别与接地网连接。

⑤ 接地线与电气设备连接时，采用螺栓压接，每个电气设备都应单独与接地干线相连接，严禁在一条接地线上串接几个需要接地的设备。
