不同避雷器的主要用途


在常用的防雷接地设备中,避雷器是最为常见的设备之一,避雷器包括管型避雷器、阀型避雷器等,阀型避雷器又分为碳化硅避雷器、氧化锌避雷器等,不同避雷器的用途有哪些,下面具体来看下。

避雷器的用途

1、管型避雷器

1)纤维管式避雷器GXW:用于变电所进线和线路绝缘弱点保护。

2)无续流管式避雷器GSW:用于变电所进线和线路绝缘弱点保护及6kV、10kV交流配电系统电气设备的保护。

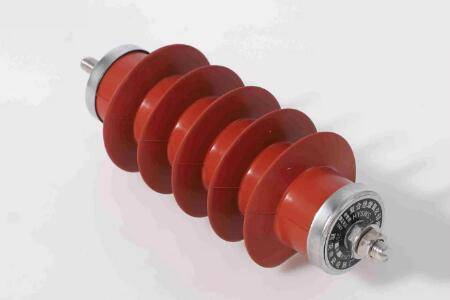

不同避雷器的主要用途

2、阀型避雷器

1)碳化硅避雷器

(1)直流磁吹阀式避雷器FCL:用于保护直流系统电气设备。

(2)旋转电机用磁吹阀式避雷器FCD:用于保护交流旋转电机。

(3)电站型普通阀式避雷器FZ:用于保护3~220kV交流系统电站设备。

(4)电站型磁吹阀式避雷器FCZ:用于保护35~500kV交流系统电站设备。

(5)线路型磁吹阀式避雷器FCⅩ:用于保护330kv及以上交流系统线路设备。

(6)配电型普通阀式避雷器FS:用于6kV、10kV交流配电系统保护配电变压器和电缆头。

(7)低压型普通阀式避雷器FS:用于低压网络保护交流电气设备、电表和配电变压器的低压绕组。

2)氧化锌避雷器

(1)直流氧化锌避雷器YL:用于保护直流系统电气设备。

(2)旋转电机用氧化锌避雷器Y:用于保护交流旋转电机。

(3)电站型氧化锌避雷器Y:用于保护3~500kV交流系统电站设备。

(4)中性点保护用氧化锌避雷器Y:用于电机、变压器的中性点保护

(5)配电型氧化锌避雷器Y:用于6kV、10kV交流配电系统保护配电变压器和电缆头。

(6)低压型氧化锌避雷器Y:用于低压网络保护交流电气设备、电表和配电变压器的低压绕组。
