有关箱式变电站的接地问题,箱式变电站接地,首先要正确地选用低压公共接地母线,并且箱式变电站的接地网应深埋在1m以下,箱式变电站箱体内部按要求做好地电位连接,保护箱变运行和检修安全。
箱式变电站防雷接地要求

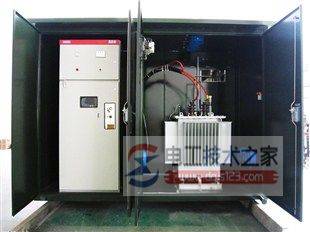

以下就是一个箱式变电站的参考图:
电气接地是对设备金属外壳接上地线;利用大地作电流回路接地线,以达到保护设备和人身安全目的,所以电气设备的接地很重,接地要正确无误,避免因接地产生的一系列事故,对于箱式变电站接地问题同样如引。
箱式变电站接地:
1、正确地选用低压公共接地母线。
《高压/低压预装箱式变电站选用导则》DL/T537 2002第5.1条规定:接地导体应使用铜导体,其最小截面积不应小于30mm2。
有些箱变为了节省成本选用铝材质是不符合规程要求的。这条线不通过工作电流,同时这条线有着有效降低故障接触电压,防止触电伤害的重要作用。
加大了这条线的截面积后,经过核算就可大大降低箱变内导电线路的选择面积,因而降低总体造价,应该是比较合算的。
2、箱式变电站的接地网应深埋在1m以下
箱式变电站基础一般在10m2以下,尺寸相对较小,而其接地网则相对较大,要扩展到周边较远一些的地方,为了降低接地电阻还要加打一些垂直接地极。
为了减小接地电压分布不应向周边造成其它损害,接地网应尽量埋深一些。同时接地网与箱变的连接点,按照反措要求至少应在两处以上牢固连接,且连接面积要符合要求。
箱式变电站箱体内部按要求做好地电位连接,创造一个等电位环境,保护箱变运行和检修安全。
