有关热电偶补偿导线的原理,从热电偶的原理入手,了解下补偿导线的工作原理,热电偶的总热电势只受测量端温度T和环境温度T0的影响,与参比端的温度变化Tn无关。
热电偶补偿导线的原理
了解补偿导线的工作原理问题,需要从热电偶的原理入手。

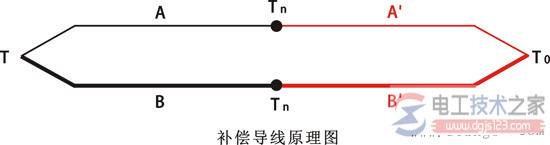

如图,T、Tn、T0分别为热电偶所处的测量端温度、参比端温度、环境温度(室温),这时图中回路的总电势为EABBA(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)
当参比端Tn示用另外替代的导线来代替A、B,如果A′与A、B′与B的热电性质相同,即:EABBA(T,Tn,T0)=EAB(T,Tn)+EA′B′(Tn,T0)
如果用能满足EAB(Tn,T0)=EA′B′(Tn,T0)的连接导线,就可以起到补偿热电势的作用。这时回路的总热电势为EABB′A′(T,Tn,T0)=EAB(T,Tn)+EA′B′(Tn,T0)
此时,测得的热电偶的总热电势只受测量端温度T和环境温度T0的影响,而与参比端的温度变化Tn无关。
在实际应用中,补偿导线就是使用了这一原理,它是通过补偿导线延长了热电偶的参比端至温度较恒定的环境,以消除参比端温度变化的影响。
