三相交流电中的“线电压、相电压”指什么


线电压与相电压

工业用电、家庭用电都由A、B、C三相高压10Kv,经变压器变成三相380V电压,由变压器中性点在地线联接引出一根零线,形成三相四线制低压供电线路。

三根火线相互间的电压为380v,即AB、AC、BC间的电压皆为380V,相互之间的电压称为线电压。三相A、B、C每一根火线于零线间的电压为220V,称为相电压。

三相交流电中的“线电压、相电压”指什么

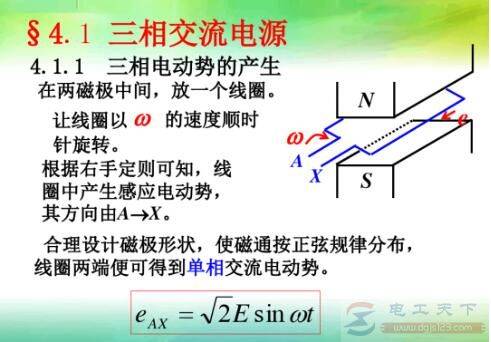

参考图:三相交流电源

火线与零线形成的220v电路,称为单相220V供电线路,而不能称为两相。即使是两根火线形成的电路,它们之间的电压虽然为380V,也只能称单相380v供电。

为什么两根火线380V,一零一火220V都称单相,而三相380V与单相380V都是380V,却有单相与三相之分?

这个问题有点跑题了,线电压、相电压与什么是单相、三相电源是完全不同的两个概念。
