一文看懂相电压和线电压区别与联系


分享一些电工基础知识,什么是相电线,什么是线电压,二者之间的关系是什么样的,以及相电压与线电压的换算关系,下面与电工天下小编一起来学习下。

相电压和线电压

1、相线:从三相绕组的三个端头引出的三根导线叫做相线;

2、中线性:从星形接法的三相绕组的中性点N引出的导线叫做中性线。

一文看懂相电压和线电压区别与联系

相电线和线电压:

相线与相线间的电压称为线电压,每相线圈两端的电压叫做相电压,一般用UA、UB、UC分别表示。

端线与端线之间的电压称为线电压,一般用UAB、UBC、UCA表示。

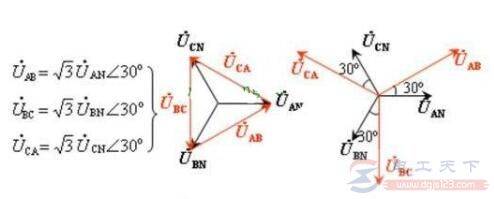

相电压与线电压的换算关系:相电压×1.732(根号3)=线电压。由于矢量关系,可以用相电压×1.732 得出结果。

凡流过每一相线圈的电流叫相电流,流过端线的电流叫线电流。

在分析和计算由三相电源、三相负裁(也可能有单相负及连接这些电源和负超酌导线所组成的三相电路径常要用到相、线电压和相、线电流的概念。

几个常用术语:

1、端线(俗称火线):连接电源和负载各相端点的导线,称为端线。

2、中点(中性点):三相电源中三个绕组末端,也可以是三个绕组首端)的连接点,称为三相电源中点或中性点,三相负载星形连接点,称为负载的中点或中性点。

3、中线:连接电源中点和负载中点的导线, 称为中线(有时以大地作为中线,此时中线又称为地线)

4、线电压:端线之间的电压称为线电压。

5、相电压:每相绕组或每相负载上的电压,称为相电压。

6、线电流:流过端线的电流称为线电流。

7、相电流:流过各相绕组或各相负载的电流称为相电流。
