一、直流电桥
1、电路
2、工作原理
当检流计 G 中无电流流过时，电桥达到平衡。
电桥平衡的条件为 R 1 R 4 = R 2 R 3
设 R 1 = R x 为被测电阻，则 Rx=(R2/R4)R3
测量时，先将比臂调到一定比值，然后再调节较臂直到 电桥平衡为止。
最常用的单臂直流电桥 ( 惠斯登电桥）用来测量约 1 W 到 0.1M W 电阻。
二、交流电桥
交流电桥用来测量电容和电感。
1、电路
2、工作原理
交流电桥平衡的条件为 Z 1 Z 4 = Z 2 Z 3 , 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ，ф１＋ф４＝ф２＋ф３。
为使平衡容易调节，常将两个桥臂设计为纯电阻。 电工技术之家
1）当选 Z2 和 Z4 为纯电阻时，则 Z1 和 Z3 必须同为电感性 或电容性。
2）当选 Z2 和 Z3 为纯电阻时，则 Z1 和 Z4 必须一个为电感 性，而另一个为电容性。

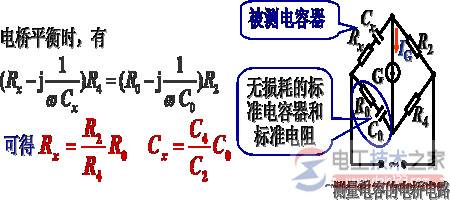

1、电容的测量

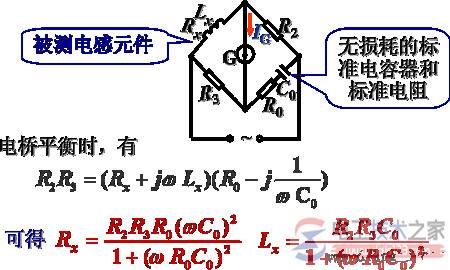

2、电感的测量
附1，交流电桥与直流电桥的区别
1、桥臂源一个用交流，一个用直流。
2、直流电桥用来测量电阻，直流电压，直流电流。交流电桥可测量电阻，电容，电感，交流电压，交流电流。
附2，交流电桥和直流电桥的主要区别
交流电桥是一种比较式仪器，在电测技术中占有重要地位。交流电桥主要用于测量交流等效电阻及其时间常数；电容及其介质损耗；自感及其线圈品质因数和互感等电参数的精密测量，也可用于非电量变换为相应电量参数的精密测量。
直流电桥是一种用比较方法测电阻的仪器，其主要特点是测量精度高。和伏安法测电阻相比，电桥法将两个量（电压和电流）的测量转换成了一个量的平衡检测。平衡检测对阻值的变化很敏感，利用电桥对阻值变化敏感的特点，通过某种电阻式传感器还可以进行温度、湿度、压强等非电量的测量。
