有关电气控制原理图的分类与绘制方法，电气控制线路原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制，电气控制原路图可水平布置，也可垂直布置，电源电路画成水平线，三相交流电源相序。
电气控制原理图
电气控制线路原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。电路图的布置方式，可分为水平布置、垂直布置二种。
1、水平布置
在水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。

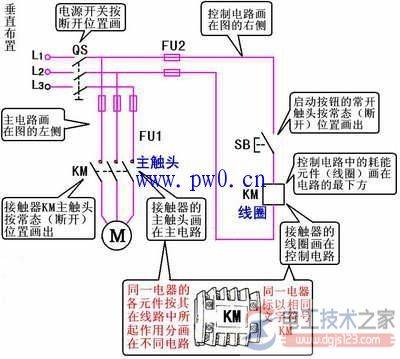

2、垂直布置
在垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。电源电路画成水平线，三相交流电源相序。
主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。
控制电路是指控制主电路工作状态的电路。信号电路是指显示主电路工作状态的电路。照明电路是指实现机床设备局部照明的电路。这些电路通过的电流都较小，画原理图时控制电路、信号电路、照明电路要依次垂直画在电路的右侧。
1、原理图中各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。
2、原理图中各电器元件不画实际的外形图。而采用国家规定的统一国标符号画出。
3、原理图中同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
电器元件布置图主要是表明机械设备上所有电气设备和电器元件的实际位置，是电气控制备制造、安装和维修必不可少的技术文件。
接线图主要用于安装接线、线路检查、线路维修和故障处理。它表示了设备电控系充各单元和各元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等。实际应用中通常与电路图和位置图一起使用。
