有关直流母线电压监视装置的电路图，以及这种电路的工作原理，直流母线电压监视装置主要是反映直流电源电压的高低，直流母线电压监视装置电路图中，KV1是低电压监视继电器，KV2是过电压继电器。

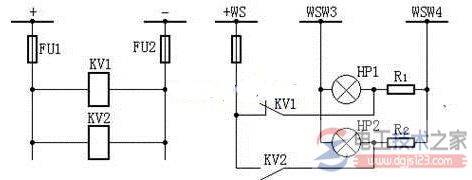

直流母线电压监视装置电路图
直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
