电缆桥架支吊架荷载试验
1、试样
对每种型式、结构、规格的山东电缆桥架支吊架(包括托臂、立柱、吊杆、螺栓等附件),各取一套作为试样。
2、支吊架固定体和试样定位

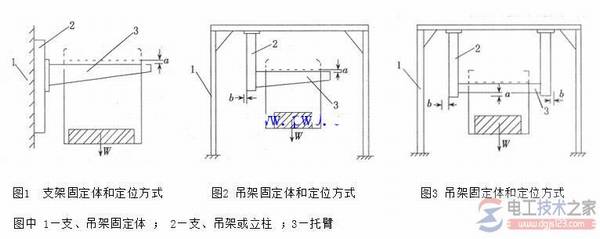

支、吊架固定体及试样定位方式,参见图1~图3。
支吊架固定体应为刚性结构,并满足试验荷载要求。
3、托臂试验荷载公式
W=AL(n0Qe十G)
式中 A——按两等跨梁的中间支、吊架所受的支承力最大,系数A取1.25;
L——支、吊架相邻两侧等跨布置时的跨距;
Qe——每层托盘、梯架的额定均布荷载;
G——托盘、梯架及盖板、附件自重;
n0——安全系数,取1.5。
4、加载
1)按托盘式电缆桥架、梯式电缆桥架的两侧边在山东电缆桥架托臂上的位置吊挂荷载,荷载可用钢块、铅锭或其他比重较大的材料,盛装荷载材料的容器、吊具的重量应计入荷载总重量;
2)试验时应不少于5次加载,每次加载重量相等;
3)当立柱或吊杆支承多层托臂时,以各层托臂同时承受各自的试验荷载进行整体试验。
5、测量与检查
1)每次加载后,用百分表等量具测量a、b处的位移或变形量以及卸载后的残余变形量。量具精度不低于0.02mm;
2)检查山东电缆桥架焊口或螺栓连接处有无裂纹、变形损坏,卡接式托臂有无下滑;
3)列出荷载与位移或变形量的关系曲线或数据表。
