有关带开关插座的接线方法，分享一例带开关插座的正确接线图，开关带插座的接线方式一般类同，插座的安装要求，明装插座安装的距地高度一般在1.5--1.8m，暗装的插座距地不能低于0.3m，强电与弱电插座的距离要保持在30cm以上。

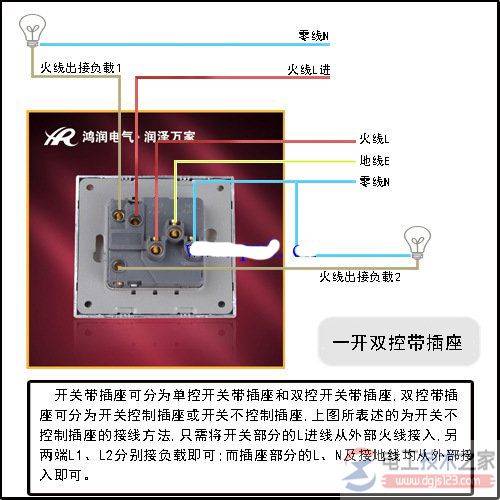

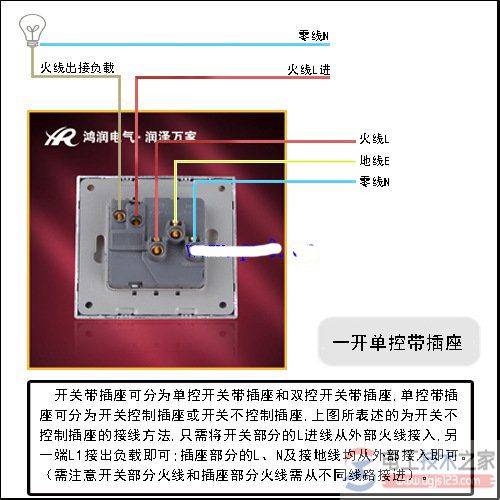

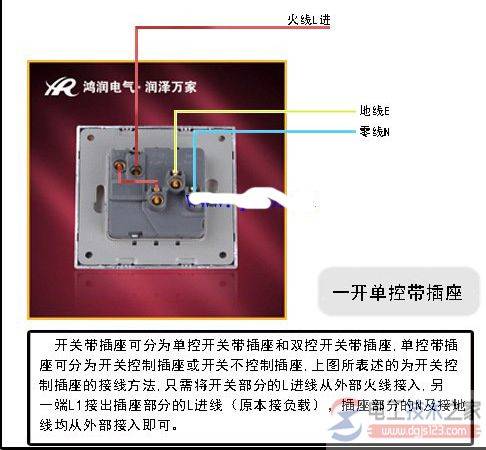

带开关插座的接线图
开关带插座的接线方式一般类同：
插座的安装要求：
1、明装插座安装的距地高度一般在1.5--1.8m，暗装的插座距地不能低于0.3m。如果家里有小孩，还要选用带有保险挡片的安全插座，防止儿童触电或用手指触摸插座的孔眼。
2、单相两孔插座的安装接线，当孔眼竖向排列时为上火下零，横向排列时为左零右火。
3、单相三孔插座的安装接线，最上端的孔眼为接地孔，一定要与接地线接牢，绝不能不接，剩余的两孔为左零右火，大家需要注意的是零线与接地线不可错接或相接。
4、强电与弱电插座的距离要保持在30cm以上，避免紧挨。
5、空调、冰箱等大功率的电器应使用独立的、有保护接地的三孔插座，还有厨房中的油烟机也要使用三孔插座，严谨将接地线依附与煤气管道上，这样非常容易引起火灾事故。
人们常说电老虎，电的存在无法看到，电的危害也是非常大的，人体能够承受的最大电压为36伏，家庭生活中的电压均大于这个数。
因此，用电带来的危险时时存在，因此我们对于家庭用电的设备和开关一定要做好最大的保护。
