有关电气设备防止触电的保护措施，电气设备在使用中如何防止触电事故的发生，分为保护接地与保护接零等措施，分享保护接地与保护接零的原理图，防止电气设备触电的措施。
电气设备防触电的措施
1、保护接地：在电源中性点不接地的供电系统中，将电气设备的金属外壳与接地体可靠连接，接地电阻不允许超过4Ω。

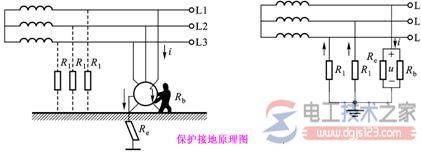

下图为保护接地原理图。
2、保护接零：在电源中性点已接地的供电系统中，将电气设备的金属外壳与电源零线相连。

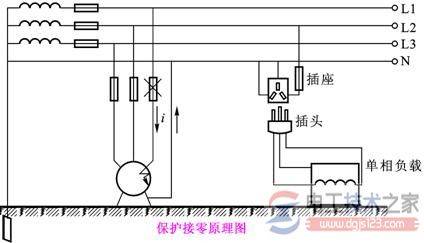

下图为保护接零的原理图。
当采用保护接零时，电源零线决不允许断开。因此除了电源零线上不允许安装开关、熔断器外，在实际应用中，用户端往往将电源零线再重复接地，以防零线断开。重复接地电阻一般小于10Ω。
对于单相用电设备，一般采用三孔插头和三眼插座。其中一个孔为接零保护线，对应的插头上的插脚稍长于另外两个电源插脚，如图所示。
采用保护接零时要特别注意，在同一台变压器供电的低压电网中，不允许将有的设备接地、有的设备接零。
否则就会在采用保护接地的设备发生单相短路时,那些采用保护接零措施的设备外壳部分带上危险的电压。
以上就是电气设备防止触电的保护措施，供大家学习参考。
