一个按钮控制电机启动停止电路看似简单，却存在很强的逻辑关系，有些电工朋友对这类电路不是很了解，下面就用图解的方式分析一下这个电路。
一个按钮控制电机启动停止电路

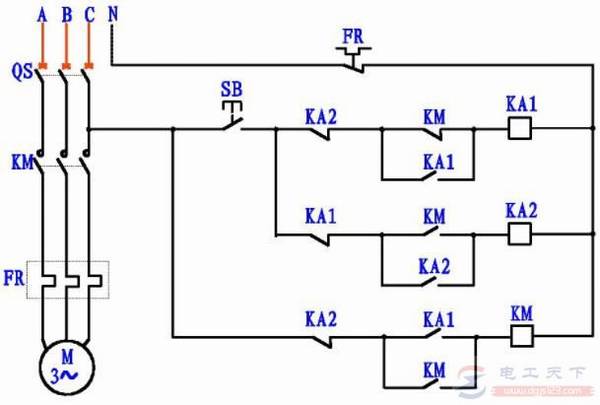

如下图，一个按钮控制电机启动停止电路。
QS为断路器，KM为接触器，FR热继电器，SB按钮，KA1和KA2为两个中间继电器。在上图中带电部分标成红色。

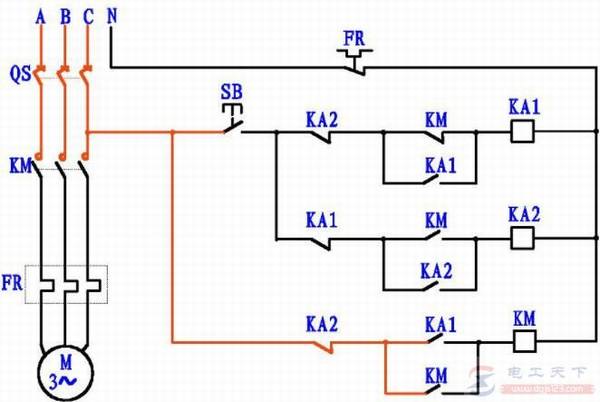

合上QS，图中红色为带电部分。

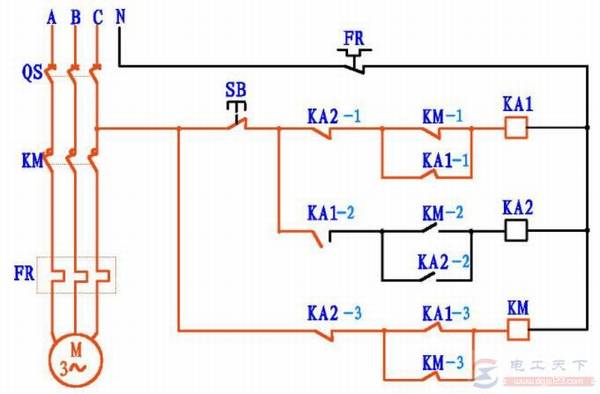

按下按钮SB不松开，KA1线圈得电，KA1-1常开点闭合，起KA1自保作用。KA1-2常闭触电断开，使KA2线圈不得电。KA1-3常开闭合，使接触器KM线圈得电，KM-3常开闭合自保。电机启动。

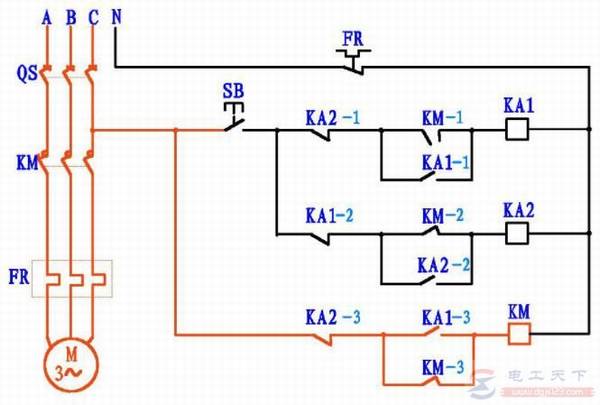

松开按钮SB，各元件动作状况，由于这时接触器KM吸合自保，所以电机连续运行。咱们看图中变化，由于KM吸合，常闭触点KM-1断开，常开触点KM-2闭合。

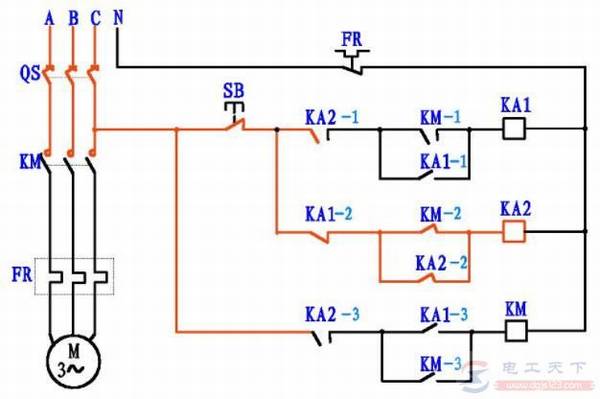

再次按下SB不松开，由于这时KM-1是断开的，KM-2是闭合的，所以，KA2线圈得电，KA2-1断开，使KA1线圈不能得电。KA2-2闭合，使KA2自保。KA2-3断开，使接触器KM线圈断电释放，电机停止。
松开SB，电路恢复初始状态。
