功率较大的单相电机，其主副线圈是分开的，而且上面有离心开关，一共有6个接线端子，其接线方法与小功率单相电机是不同的，不同功率的单相电机的接线方法，一起来了解下。
一、大功率单相电机接线方法

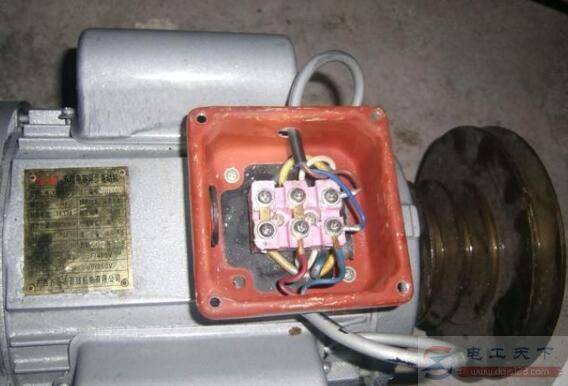

首先，确保电机绕组端子按图示排列，万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。

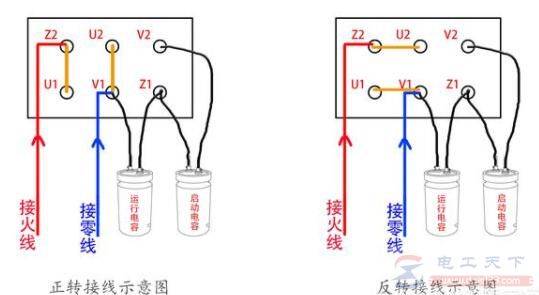

按照下图接线：
上图中，U1、U2为主绕组，Z1、Z2为副绕组，V1、V2为离心开关。
若要实现电机反转，把连接端子U1、Z2该为U1、V1，连接端子V1、U2该为Z2、U2即可。
二、小功率单相电机接线
单相电机内有两个线圈，分别为主线圈和副线圈。主线圈截面积比较粗，副线圈截面积比较细，所以主线圈的阻值比副线圈阻值小。
对于功率比较小的单相电机（比如风扇、洗衣机等），主副线圈的一端连接在一起，只引出三个端子，只需要一个电容，即启动电容和运行电容一体。
接线方法：用万用表测单相电机三个接线端子中的任意两个，得到三组数值。电容接阻值最大的俩个端子，零火线接阻值小的两个端子（零线和火线可以互换）。

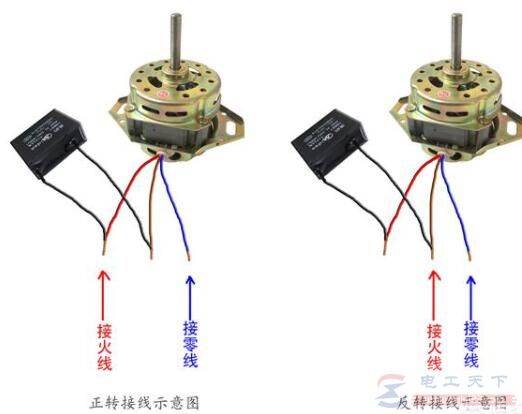

若要实现电机反转，把接电容一端的线换到电容的另外一端即可，如下图：
图：小功率单相电机接线
