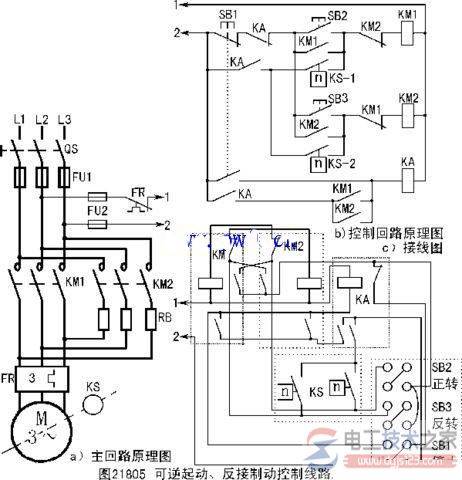

电动机可逆起动反接制动的控制线路
该控制线路由于主回路中没有限流电阻RB，所以只能用于容量较小的电动机。
图中KS—1和KS—2分别为速度继电器正反两个方向的两副常开触头，当按下SB2时，电动机正转，速度继电器的常开触头KS—2闭合，为反接制动作准备，当按下SB3时，电动机反转，速度继电器KS—1闭合，为反接制动作准备。
中间继电器KA的作用：为了防止当操作人员因工作需要而用手转动工件和主轴时，电动机带动速度继电器KS也旋转；当转速达到一定值时，速度继电器的常开触头闭合，电动机获得反向电源而反向冲动，造成工伤事故。
控制线路的工作原理：
闭合电源开关QS后按SB2，接触器KM1获电闭合并通过其自锁触头自锁，电动机M正转起动，当电动机转速高于120转/每分钟 时，KS—2闭合，为反接制动作准备。
当需要正转停止时，按SB1，接触器KM1断电释放而中间继电器KA获电吸合并自锁；KA的常开触头断开，切断KM2自锁触头的供电回路，使其不能自锁；KA的常开触头接通KM2的线圈回路，使KM2获电吸合，此时反接制动开始，当电动机的转速降至约100转/每分钟时，速度继电器KS—2断开，使 KM2断电释放，在中间继电器自锁回路中的常开触头KM2断开，使中间继电器KA也失电释放。
反转的起动及反接制动的工作原理与上述相似。来自：电工技术之家
可逆起动反接制动的控制线路之一的参考接线步骤：
1、首先，接好电源FU2及热继电器FR常闭触头，引出控制电源“1”与“2”。
2、将电源“1”接至三个线圈的一端。接触器KM1与KM2的线圈空闲端分别接至对方的常闭触头；从KM1、KM2的两个空常闭触头各引出一长一短两根线，其中两根短线接至对方的常开触头，两根长线为两个接触器各自的线圈线，其中从KM2常闭引出的长线为“KM1的线圈线”，接至SB2左侧常开接点；从KM2常闭引出的长线为“KM2的线圈线”，接至SB3左侧常开接点。
3、将KM1、KM2刚接过线的常开触头的空接点，与KA的常闭触头用导线连接，(www.dgjs123.com)并引出一根长线作为“KM1与KM2的共自锁线”接到SB2（或SB3），右侧常开接点；从KA常闭接点的空闲端点引出一根长线，接至SB1右侧常闭接点；从KA 线圈的空接点引出两短一长共三根线，短线分别接KM1、KM2未接过线的常开接点，长线作为“KA的线圈线”接至SB1左侧常开接点，将刚接过线的KM1、KM2的两个空常开接点与KA 的常开接点连接，将刚接过线的KA常开空触头与另一个KA常开触头连接，并从此点引出一长一短两根导线，其中短线与电源“2”连接，长线作为“电源线”接至SB1右侧常开（或左侧常闭）接点上。
4、从刚接过线的KA常开空接点引出一根长线接至速度继电器KS 的两个常开触头，将KS-1，KS-2的空接点与KM1、KM2的线圈线连接。此处注意KS-1与KM1线圈线连接，KS-2与KM2线圈线连接。如果KS与按钮开关较近，则将KS 的引出线接至按钮开关SB2、SB3的左侧常开接点；如果KS与接触器KM1、KM2较近，则将KS的引出线接至KM1、KM2的常开自锁触头上（与常闭触头交叉相连的一端）。
5、将SB1左侧常闭与右侧常开两接点相连接；将SB2与SB3右侧常开的两接点相连接。
6、检查所有的接线，确认无错漏后，送电试机。
