有关单相电机正反转的接线图，一般的常规单相电机都可以用，不论主线圈与副线圈的参数是否相同，倒顺开关控制的单相电机正反转控制接线图，以及落地扇电机接线图。
单相电机正反转的接线图

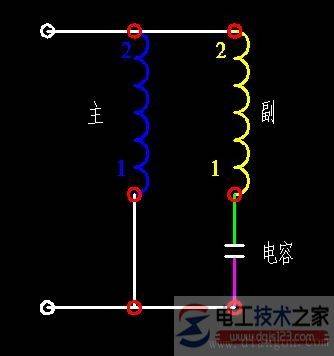

如图：

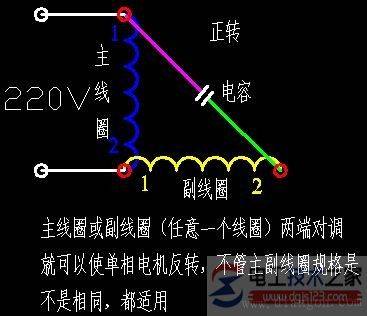

主线圈的1（2）接副线圈的2(1),这样就正传，反过来
主线圈的1（2）接副线圈的1（2），这样就反转，
以上两个图，一般的常规单相电机都可以用，不论主线圈与副线圈的参数是否相同。
另外一种单相电机，工作中需要正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了以上的方法，

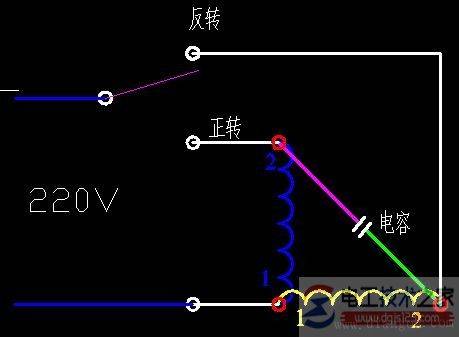

还可以这样：
第一个图和第二个是一样的，第二个比较清楚一点。

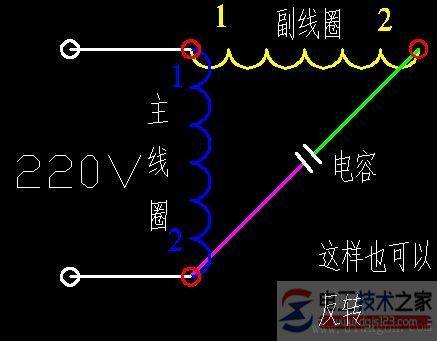

第二个图还可以变形为这样，这样也可以实现反转。

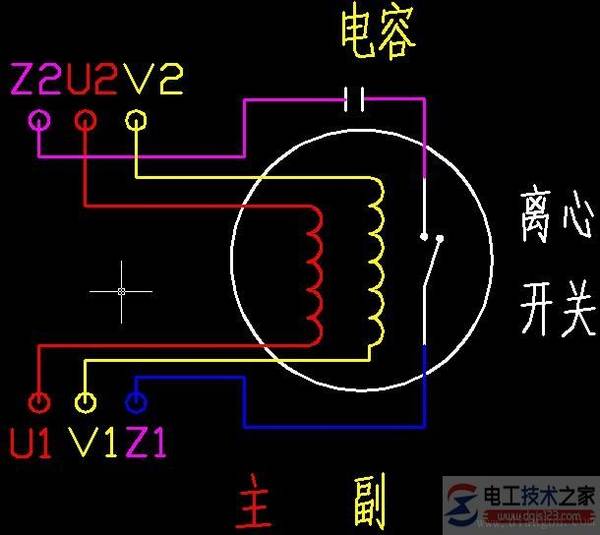

单相电机的画法还有一种

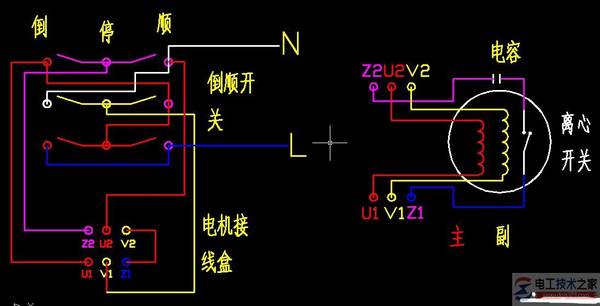

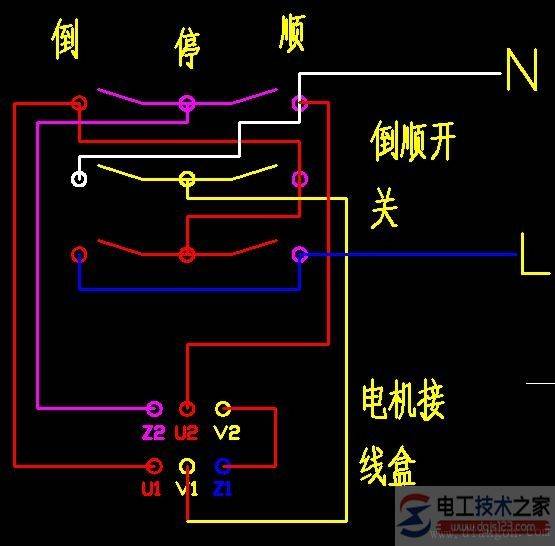

倒顺开关控制的单相电机正反转
落地扇电机接线图

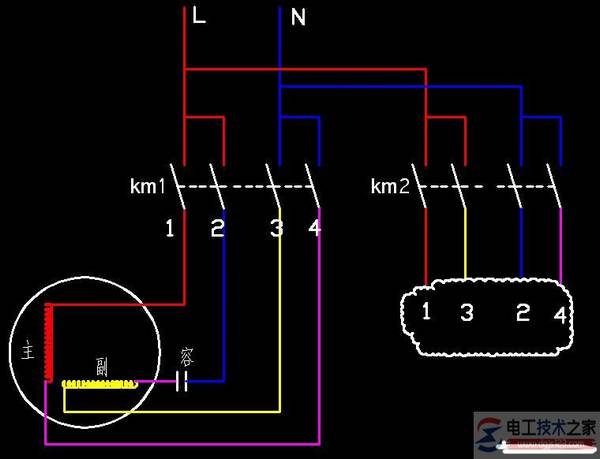

来个用接触器控制的，单相电机正反转，
在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了。
KM1和KM2的二次线路就用三相电机的普通正反转互锁电路即可。
