有关并联型开关电源的知识，介绍了并联型开关电源的基本工作原理，以及并联型开关电源的稳压工作过程，有需要的朋友参考下。
一、并联型开关电源的基本原理

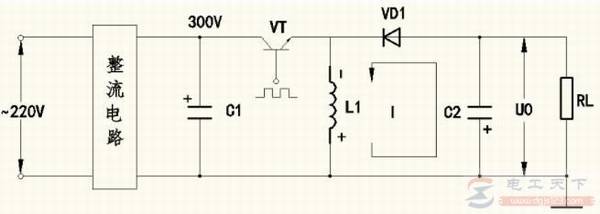

并联型开关电源如下图：
图1：串联型开关电源原理图
220V交流电经整流和C1滤波后，在C1上得到300V直流电压，该电压送到开关管VT的集电极。
当高电平脉冲信号送到VT的基极时，VT饱和导通，300V电压产生电流经VT、L1到地，电流在经过L1时，L1会产生上正、下负的电动势阻碍电流，同时L1中存储了能量;当低电平脉冲信号送到VT的基极时，VT截止，无电流流过LI，L1马上产生上负、下正的电动势，该电动势使续流二极管VD1导通，并对电容C2充电，充电途径为：LI的下正→C2→VD1→L1的上负，在C2上充得上负、下正的电压U0，该电压供给负载RL。
二、并联型开关电源的稳压过程
如果市电电压上升，C1上的电压也会上升，流过L1的电流大，L1存储的能量多；在VT截止时L1产生的上负、下正电动势高，该电动势对C2充电，使电压U0升高。
为了保证在市电电压上升时C2两端的电压不会上升，可以让送到VT基极的脉冲信号变窄，VT 导通时间短，流过绕组L2的电流时间短，L2储能减小。在VT截止时产生的电动势下降，对C2充电电流减小，C2两端的电压又回落到正常值。
24v开关电源接线图

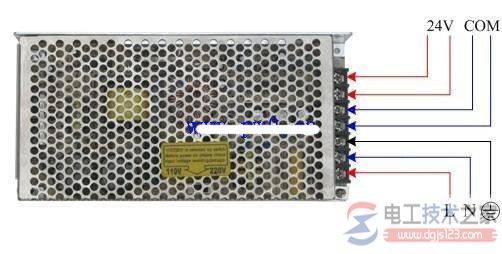

有关24v开关电源接线图与接线方法，开关电源的右边接点、下面三个接点、上面四个接点的接线方法，一个完整的开关电源接线端子接线图。
开关电源接线图

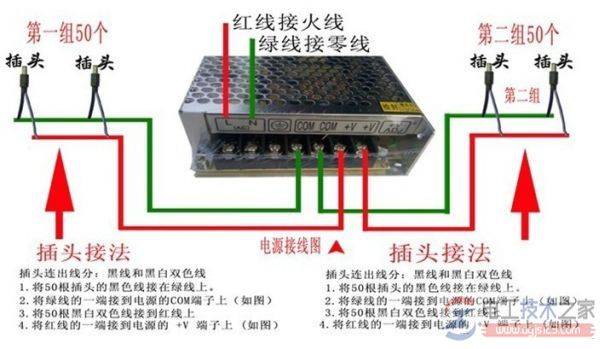

一个开关电源的接线图，红线接火线，绿色接零线，不同插头的接法，通过本例来学习下开关电源的接线方法。
