【单相电容电动机线路】
单相电容电动机启动转矩大，启动电流小，功率因数高，主要应用于家用电器中，比如电风扇、洗衣机等上面。为了方便维修安装，下面介绍下这种电动机的常用接线方法。
图1(a)为可逆控制线路，操纵开关S2，可以改变电动机的转向，该线路一般用于家用洗衣机上。
图1(b)为带辅助绕组的接线线路，拨动开关S，可以改变辅助绕组的抽头，即改变主绕组的实际承受电压，从而改变电动机的转速，这种接线方法常用于电风扇上。
图1(c)为带电抗器调速的电容电动机接线线路，由于电抗器绕组(其在线路中起到降压作用)的串入，调节电抗器绕组的串入量，即可以改变转速。这种方法广泛用于家用电风扇线路中，在启动电动机时先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压状态下启动，然后再拨“2”挡或任何挡来调节电动机转速。

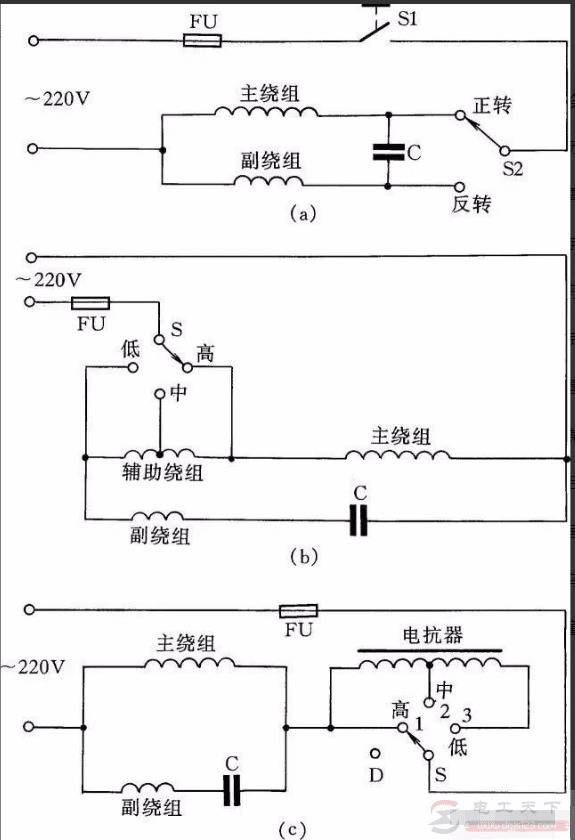

图1：单相电容电动机线路
