倒顺开关有好几种，不同的品牌与类型之间略有不同，需要搞清楚各个接线端子，在手柄打到不同位置时，处于接通或断开状态，倒顺开关怎么控制单相电机的正反转，下面具体来看下。
倒顺开关控制单相电机正反转
单相电机有很多种接法，接线盒内接线柱数量有多有少，比较麻烦。如果稍微粗心大意，弄不好就会烧电机，所以要求接线之前，先看清楚再动手，基础知识也要学扎实。
以下是几个常用电路图：

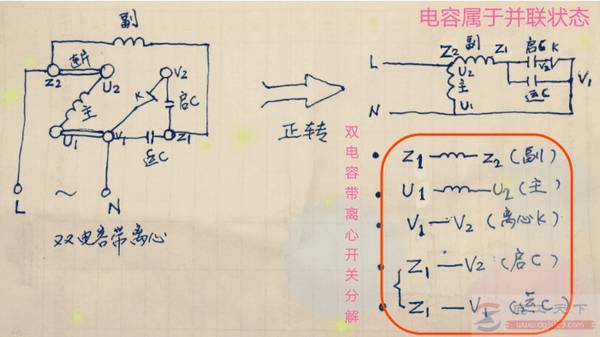

这是把电机内部组件分解了的图，六接线柱，双值电容单相电机。

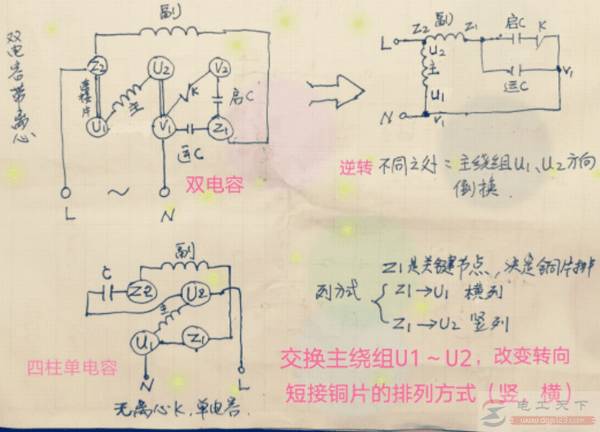

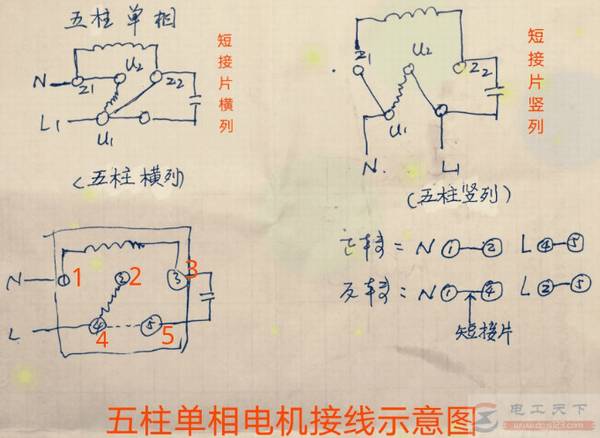

这是一个四接线柱的和五柱的单电容电机，分布基本如图。单相电机中的铜片短接片，分竖着排列，以及横着排列，仔细看就是主绕组进电源的方向不同决定了正反转。

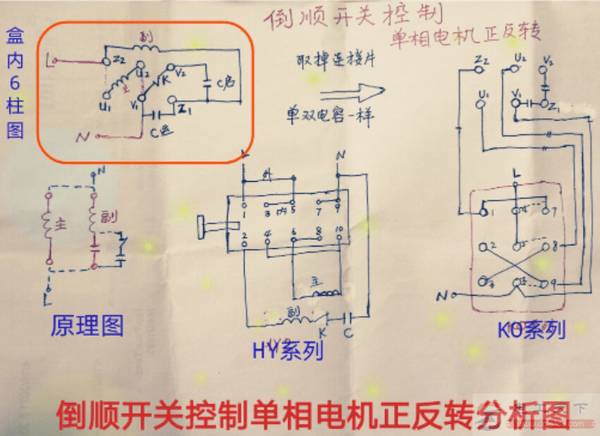

这是两类常用倒顺开关，怎么控制单相电机正反转的接线图。倒顺开关内部已经接好短接片，拿过来直接用就行。但是，外部有需要自己跳接的部分。
这里分析一路：以KO系列正转为例，电路走向为：L火线分两路→4→7→1→Z2→Z1→V1→6→N，L火线另一路→5→8→U1→U2→9→N。
