有关电动机点运控制的接线方式，点动与长动控制电路图，在一次回路与二次控制电路中，电动机点动与长动控制的工作原理及工作过程说明，点动与长动控制电路图有好几种，本节介绍其中的一种，一起来看下。

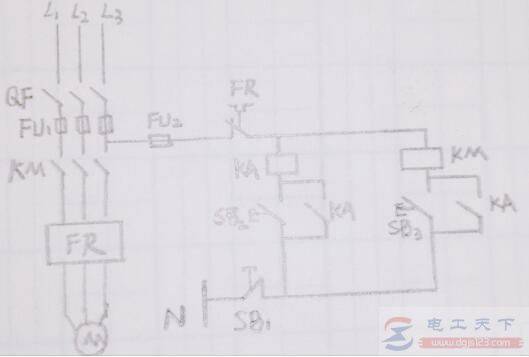

电动机点动与长动控制原理图
下图为原理图：
1、一次回路，L1、L2、L3为380V进线电源，QF为断路器，FU为熔断器，KM为接触器控制常开点，FR为热继电器，M为电动机；当断路器QF闭合，接触器主触点KM闭合时，电机转动，KM断开时，电机停止转动。
2、二次控制部分，先来看长动控制电路，当按下启动按钮SB2，回路一形成通路，中间继电器线圈KA得电，辅助触点KA由开点变为闭点，回路二同样会形成回路，KM线圈得电，主触点KM得电，电机长动运行（中间继电器KA的作用实现自锁，实现电动机M的长动运行）当发电机需要停止运行时，按下停止按钮SB 1，控制回路断电，接触器线圈KM失电，主回路断开电机停止运行。
3、点动运行，SB3为点动控制按钮，当按下时KM线圈得电，电机运行，当松开时SB3断开，KM失电，电机停止运行，如此就实现了点动运行。
