一例接触器互锁的电机正反转控制电路


在生产机械上一般要求运行部件能向正反两个方向运行,这就要求电动机可以实现正反转,将接至电动机三相电源进线中的任意两相对调接线,就可以达到反转的目的,下面具体来了解下。

电机接触器互锁的正反转控制电路

在下图的控制线路中采用了二个接触器,也就是正转用接触器KM1和反转用接触器KM2,当接触器KM1的三对主触头接通时,三相电源的相序按Ll-L2-L3接入电动机。当接触器KM2的三对主触头接通时,三相电源的相序按L1-la-LI接入电动机,电动机就会向相反的方向转动。

一例接触器互锁的电机正反转控制电路

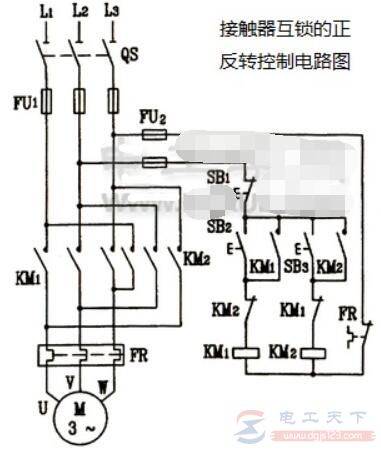

图1:接触器互锁实现的电击真反转控制线路电路图

电路要求接触器KMI和接触器KM2不能同时接通电源,否则其主触头将同时闭合,造成、两相电源短路,需要在KM1和KM2线圈各自支路中相互串联对方的一副动断辅助触头,以保证接触器KM1和KM2不会同时接通电源,KM1和KM2这两副动断辅助触头在线路中起的作用,称为互锁或联锁作用,这两副动断触头就称为互锁触头。

接触器互锁的电机正反转控制电路动作原理与过程,先合上电源开关QS:

1、正转控制:按SB2→KM1线圈通电→KM1自锁触头闭合、KM1互锁触头断开、KM1主触头闭合→电动机M运转;

2、反转控制:先按SB1→KM1线圈断电→KM1自锁触头断开、KM1互锁触头闭合、KM1主触头断开→电动机M断电→按下SB3→KM2线圈通电→KM2自锁触头闭合、KM2互锁触头断开、KM2主触头闭合→电动机M反转。

说明:这种电机正反转控制接线电路的缺点是操作不方便,因为需要改变电动机的转向,必须先按停止按钮SB1,然后按反转按钮SB3才能使电机反转。

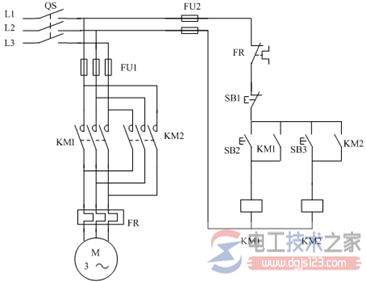

接触器互锁(用于正反转)的电路接线图

一例接触器互锁的电机正反转控制电路

接触器互锁(正反转)的电路图。见下图:交流接触器互锁的接法:1、两台接触器互锁,就是当一台接触器吸合后,另一台接触器不可以吸合的装置。

双交流接触器互锁的正反转控制电路接线图

一例接触器互锁的电机正反转控制电路

有关两个交流接触器互锁的正反转控制电路图,利用两个接触器(或继电器)的动断触点互相制约的控制方法叫做 互锁 (也称联锁),而这两对起互锁作用的触点称为互锁触点。

电动机正反转点动接触器互锁电路图说明

一例接触器互锁的电机正反转控制电路

分享一个电动机正反转点动接触器互锁的电路图,电动机可逆运行接触器互锁电路,三相电动机的可逆点动电路,一般用于电动卷帘门、电葫芦的控制。
