电机调速器对减速电机进行调速，改变电机端电压的波形，电机电压的有效值变化进行调速，与常用的吊扇调速很类似，以下是电机调速器的使用方法，希望对大家有所帮助。
电机调速器的用法
电机调速器驱动的电机功率一般比较小，多在300W以下，使用的电机调速器功率应大于或等于减速电机功率。

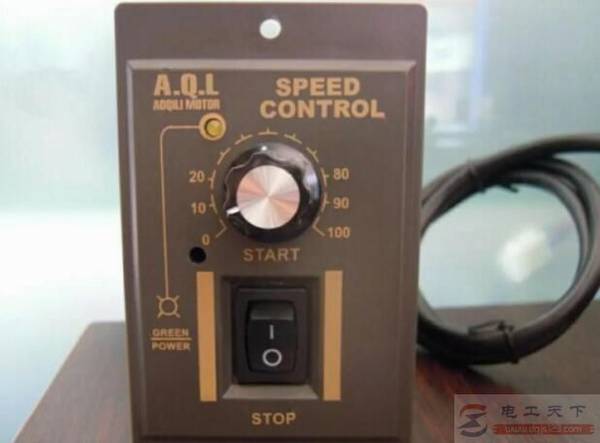

图1：电机调速器
电机调速器下方为调速器通电、断电开关，上方为电位器，对减速电机进行速度调节。

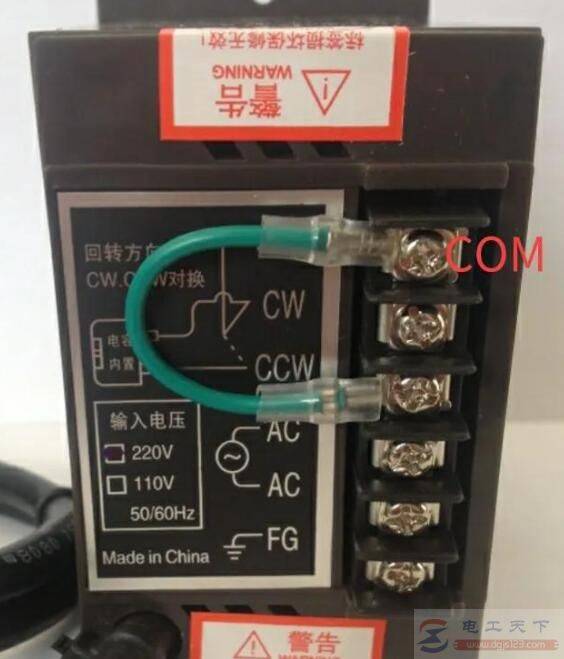

图2：电机调速器输入端子
AC、AC端子通常接入输入电源，通常采用220V电压，FG为接地端子。COM、CW、CCW为方向控制端子，COM与CCW短接在一起电机为正转。COM与CW短接在一起电机为反转。

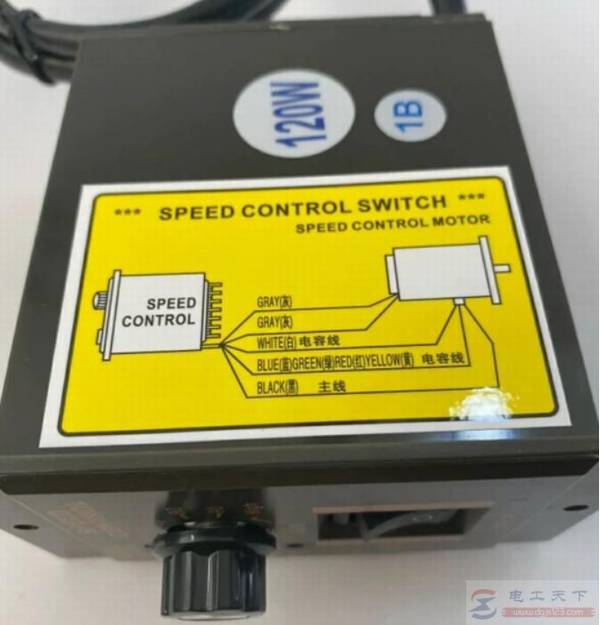

图3：控制器与电机接线
调速控制器输出线通常为5线或6线，6线多一根接地线。两根灰色线接减速电机尾部转速反馈信号，黑、白、红三根接单相电机线圈。

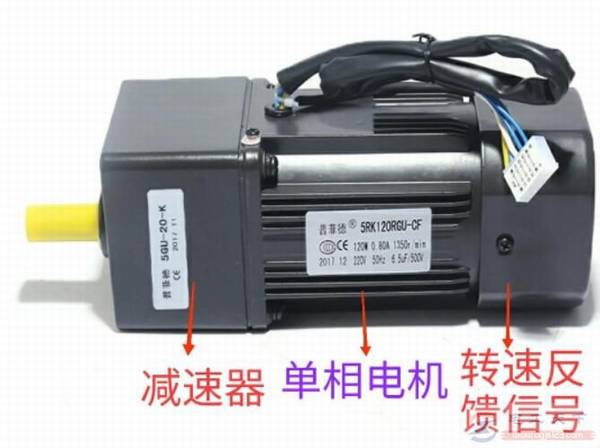

图4：减速电机
减速电机同样为五根线头，两根反馈信号线，三根电机线（单相电机），控制器中自带电容不需要外接电容。
调速控制器的黑色主线接电机的公共端，红、白两线接电机的主、副绕组，红色接主绕组，白色接副绕组，当电机反转时有两种调换方法，一种为红色接副绕组，白色接主绕组。
另一种就是，改变方向控制端子接线，COM、CW、CCW。

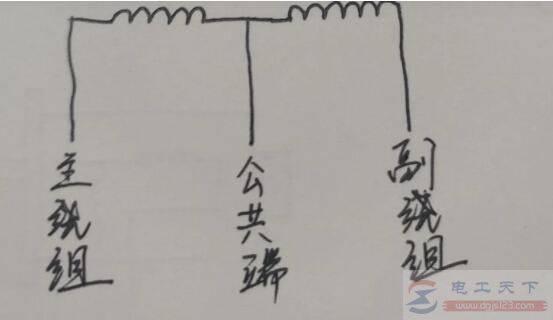

图5：单相电机线圈
当不确定减速电机的公共端是哪一根时，可以使用万用表电阻档测量，三根线头，两两相测。测量的结果是一大两小，测量阻值最大的两根线头为主、副绕组，剩下的一根为公共端。

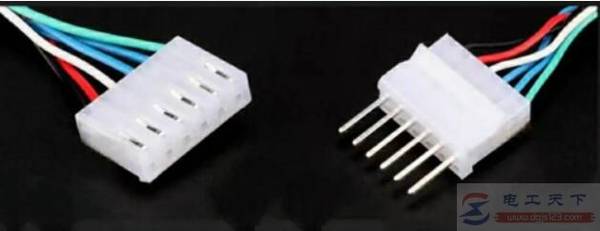

图6 ：控制器与电机插口
调速控制器与减速电机常使用插头连接，当其中一个损坏时，更换的插头与线色不匹配时，需要了解清楚其连接方式。
