有关电机的维修知识，当电机转子轴颈出同磨损，或者端盖轴承室有磨损问题时，应该怎么修复，这里总结了电机转子轴颈和端盖轴承室磨损的应急修复方法，供大家参考。

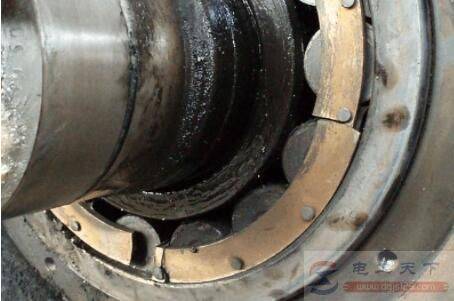

电机转子轴颈和端盖轴承室磨损应急修复
以下是修复方法和步骤：
1、先用乙醇或汽油反复洗净需补涂处。
2、将三元尼龙乙醇溶液加热成透明液体，用小毛刷沾此液体薄薄的涂在磨损处，对于磨损量稍大的，可适当延长加热时间使溶液稠一点再涂。一般需涂几次，达到要求的厚度为止，第一次涂后，需放置3分钟左右，自行晾干，到不粘手时便可涂第二次。
3、涂后干涸，可用加热的方法（温度不超过80℃，时间为0.5-1小时），也可让其自然干涸（室温20℃时，放在通风处36小时左右）。
4、磨损量在0.10mm以内的，涂好干涸后，便可使用。磨损量大于0.10mm的，为保证电机装配时，定、转子的同心度，涂后还需要进行车削加工。车削加工时（若原用轴承外圈和内圈尺寸均在其公差范围内），对修复端盖轴承室可按P6加工，如修复轴颈，则可按r6加工。
涂好的尼龙溶液待完全干涸后，即具有足够的附差力和硬度，完全能够保证电机装配时的要求。
说明：该方法只适合于磨损量不大，只有零点几毫米的情况。
