一例电动机正反转控制线路的原理图及工作过程


有关电动机正反转控制的电路图,一例简单的正反转控制电路,介绍了电路的工作原理图,整个正反转控制电路的工作过程,以及电气线路的特点,供大家学习。

电动机正反转控制线路

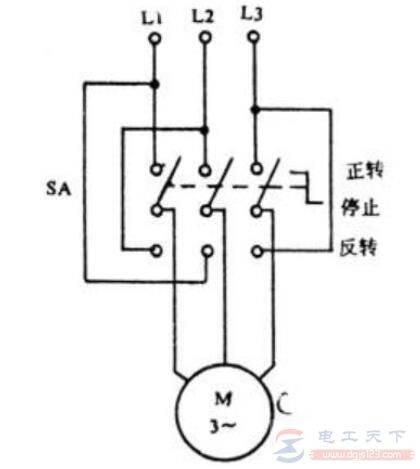

1、正反转原理图

一例电动机正反转控制线路的原理图及工作过程

2、电机正反转的工作过程

转换开关SA处在“正转”位置,电动机正转;转换开关SA处在“反转”位置,电动机的相序改变,电动机反转;转换开关SA处在“停止”位置,电源被切断,电动机停车。

电动机处于正转状态时,如果要使其反转,必须把手柄扳到“停止”位置,先使电动机停转,再把手柄扳至“反转”位置。如果直接由“正转”扳至“反转”,因电源突然反接,容易产生很大的冲击电流,烧坏转换开关和电动机定子绕组。

3、电气线路特点

优点:所用电器较少,控制相对简单。

缺点:频繁换向时操作不方便,无欠压,零压保护,只适用于容量5.5KW以下的电动机的控制。

单相电机正反转原理及接线图(多图)

一例电动机正反转控制线路的原理图及工作过程

只有了解了单相电机的正反转原理,在给单相电机接线时才不会犯错,了解单相电机中运转线圈与启动线圈的工作方式,串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决定电机的正反转。

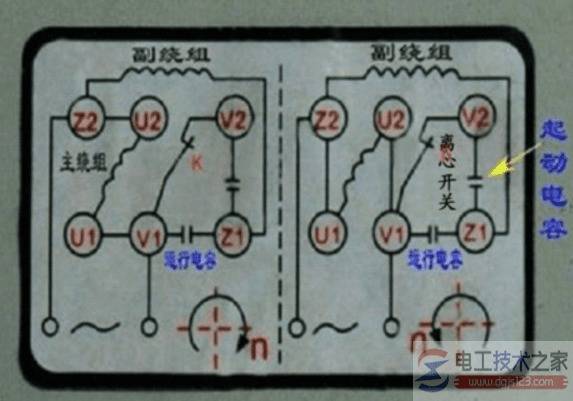

220v单相电机正反转的接线方法图解

一例电动机正反转控制线路的原理图及工作过程

【220v单相电机正反转的接线法】以单电容电机YL90L-4为例,介绍220v单相电机正反转的接线方法。图1,图2中 U2与Z2 Z1与U1 ~同时换位就可以反过来转了。
