有关电机的维修方法，电机定子绕组出现故障问题之后，应该如何进行拆换和修复，主要包括线圈绕制，下线、接线和检查，以及浸漆与烘干，定子绕组端部磨损的修理等步骤，下面来看下。

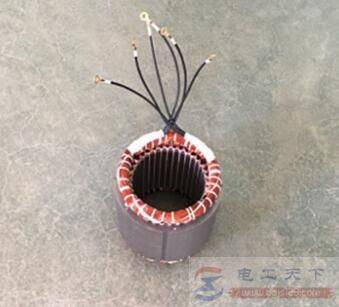

电机定子绕组拆换和维修方法
1、线圈绕制
①散下线圈：散下线圈用绝缘圈导线绕制，几何尺寸由绕线模保证，绕线模必须做得大小适当，拉力不宜过大。导线在线模中要顺序排列；导线交叉不齐，不仅嵌线困难，且容易造成匝间短路故障；绕线过程中，导线断头应焊接在线圈端部斜边部位，不允许接头留在线圈槽部。
②成型线圈：成型线圈在制造上比散下线圈复杂，一般修理更换线圈时，均利用备用线圈或根据电机型号向制造厂订购线圈。
2、下线、接线和检查
下线前的准备工作：包括绝缘材料和线圈、槽楔、焊接材料、槽绝缘的制备、铁芯的清理，工作现场的清洁卫生等，同时还必须熟悉图纸，明确了解电机极数，绕组节距、引线方向等，以免在下线中发生差错。
（1）嵌入式绕组的下线的工艺过程
①下第一节距线圈的下层边。以铁芯的扣片槽或机座出线孔为准，确定第一槽的位置，逐槽嵌下层线圈边，将上层线圈用纸板垫好；
②嵌其余的线圈。下好下层线圈边后，垫好层间绝缘，将上层线圈边下入节距相应的槽中，用划线板理顺在槽中的线圈边，并用手轻压端部不使翘起，然后折覆槽绝缘，并打入槽楔；
③下最后一个节距的线圈，将第一节距线圈的上层边吊起，下入最后一个节距线圈的下层边，然后下下一节距线圈的上层边，折覆槽绝缘，打入槽楔；
④端部整形，用橡皮榔头或垫着竹板将端部打成喇叭口，直径大小要合适，过小会影响转子放入和通风散热，过大使端部与机壳太接近，影响电机绝缘；
⑤端部包扎。将端部的相同绝缘纸修剪整齐；
⑥绝缘试验。检查端部伸出尺寸槽楔松紧程度及绝缘有无破损，并对相间绝缘及对地绝缘做耐压试验；
⑦极组间连接。将同组线圈按“正串”或“反串”规定联接，并引出电缆线，焊牢，包好绝缘，再将连接线捆紧扎牢；
⑧检查试验。检查接线及焊接质量；
⑨浸漆。浸漆烘干及绕组表面喷绝缘漆。
（2）接线
①将单个线圈按60°相带分布连成极相组；
②连接同一相的极相组，使之成为各相绕组；
③将三相绕组的始末端用电线引到接线盒，所有连接头都要焊接，并做好绝缘防护。
（3）检查
浸漆前，应对定子绕组进行检查，内容包括：①绕组是否有接地；②绕组是否有短路；③绕组是否有断路；④绕组是否有接错或下反。
确认无上述问题后，再进行浸漆与烘干。
3、浸漆与烘干
在重绕或局部更换定子绕组后，进行浸漆与烘干的工艺处理可以使绕组与铁芯间、导线与导线间的空隙被绝缘漆充填，使绕组与铁芯形成一个整体。增强了绕组的耐潮性，提高绕组的绝缘强度、散热能力和机械强度。所以，定子绕组的浸漆烘干是电机修理的一道十分重要的工序，大致有以下几个程序；
（1）预烘
预烘的作用是驱除绕组中的潮气，一般在烘箱内进行，温度控制在120°左右，时间约4h--8h。每隔1h用500V摇表测一次绕组对地绝缘电阻。当绝缘电阻值稳定后，预烘才能结束。
（2）浸漆
待定子铁芯温度降到60℃--70℃，即可浸漆，第一次浸漆时，漆的黏度应低一些，以使绝缘漆尽量渗入绕组内部。第二次浸漆，黏度要高一些，以使绕组的表面能形成一层较厚的漆膜，一般情况下，可采用浇漆的方法，要均匀地重复浇几次。
（3）烘干
烘干是为了将漆中的溶剂和水分挥发掉，使绕组表面形成较坚固的漆膜。烘干过程最好分两个过程。①低温阶段。温度控制在70℃--80℃，约2h--4h；②高温阶段。(https://www.dgzj.com/ 电工之家)温度在130℃左右，约8h~16h，以便形成坚固漆膜，此时应每隔1h用500V摇表测一次绕组对地的绝缘电阻，一直到最后3h，绝缘电阻值稳定在5MΩ以上，绕组才算烘干完成。
4、定子绕组端部磨损的修理
交流电机的定子绕组在运行中受到方向交变的电磁力作用，因其相邻绕组之间产生的电磁力大小与流过的电流的平方成正比。故而电机在启动、短路、堵转的过程中，最大电磁力有时会达到正常值的几十倍。
因此，端部浇漆固化的绕组端部结构，容易造成绝缘磨损，这是交流电机很普遍的故障，主要原因包括：
①端部绑扎绳在热固化后的热收缩量不够，因此在浇漆固化后起不到扎紧各相绕组端部作用，使得绕组端部不能按照受力振动的方向将绕组切实绑扎固定牢靠。因此，电机受到交变的切向力和轴向力作用时，受力点就加在绕组与端部绑扎的接触处而引起振动位移。这是加快该处绝缘磨损的主要原因之一；
②下线时绑扎端部造成端部绝缘压线损伤；
③端部的浇漆固化工艺不能保证固化后绑绳的刚性；
④槽内间隙增大，线圈在槽内产生振动，而致线圈在槽口处磨损。
5、定子绕组的局部修理
如果电机绕组某个或一部分线圈烧损，应考虑采取局部检修。
首先，需查出故障线圈的准确故障点，并将电机绕组加热至100℃--130℃，使绕组绝缘软化后趁热拆除槽楔和故障线圈，在拆除旧线圈时注意不要损坏好的线圈。
故障线圈拆除之后，换上新线圈，然后打入槽楔和做浸漆烘干处理。
