单相交流电机有四种类型，在工作时都离不开电容，以下介绍了四种单相交流电机电容的接法，为了使电容正确的接入电机，必须了解清楚四种电机的结构和工作特点，下面具体来看下。
单相电机电容的接法

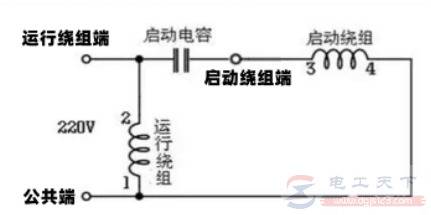

第一种：分相启动式电机
如下图：
由启动绕组来辅助启动，其启动转矩不大，运转速率比较稳定，主要用于电风扇、空调、风扇电动机，以及洗衣机脱水电机等。

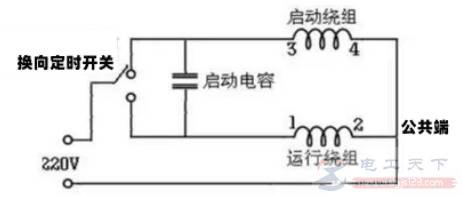

第二种：正反转控制式电机
为正反转带定时开关的电机接线图，这种电机的启动绕组与运行绕组的线径与线圈数完全一致，一般洗衣机的洗涤电机就是使用这种电机。这种正反转电机的控制方法很简单，只需要加一个换向定时开关就能正常工作，这种电机常用于洗衣机的洗涤电机，如下图：

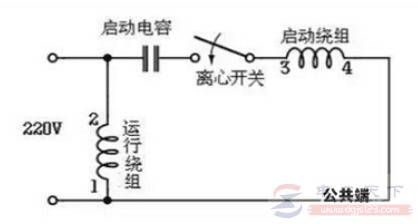

第三种：带离心开关和启动电容的单相电机
这种电机静止时离心开关是接通的，加电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时，离心开关就会自动弹开，将电容断开，这时启动电容完成任务，启动绕组不参与运行工作，而电动机以运行绕组线圈继续动作。
如图：

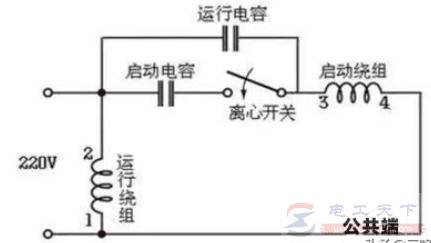

第四种，既带离心开关和启动电容又带运行电容单相电机
这类电机静止时离心开关是接通的，加电后启动电容参与启动工作，当转子转速达到额定值的70%至80%时，离心开关便会自动弹开，此时电容断开，起动电容完成任务。而运行电容直接串接到起动绕组参与运行工作，是双电容电机。
如图：
以上介绍的四种电机都有一个共同的特点，它们都有2个绕组，两个绕组的1-4两端直接连接在一起，作为电机的公共端，2个绕组的2-3两端为电源和电容接入端。
如果是正反转电机，两个绕组的线圈圈数，线径和电阻值是一样的。如果是单向电机，两个绕组的线圈圈数，直径和电阻值是不同的，电阻值小的绕组是运行绕组，电阻值大的绕组是启动绕组。
