有关交流接触器控制双速电动机电气原理图，以及相关的接线方法，双速电动机控制电路的电路分析，交流接触器控制的双速电动机电气原理图的接线方法与步骤。
双速电动机的电气原理图
双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。【交流接触器控制双速电动机电气原理图与接线图】
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极/4极、4级/8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2/1＝2
一、控制电路

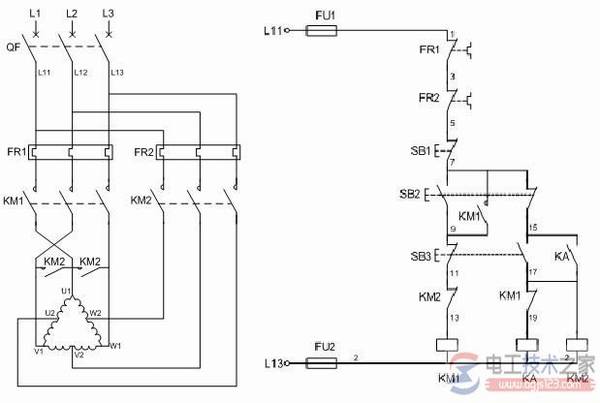

图1，双速电动机控制电路
交流接触器控制的双速电动机电气原理图
1、合上空气开关QF引入三相电源
2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转/分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。【交流接触器控制双速电动机电气原理图与接线图】
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转/分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

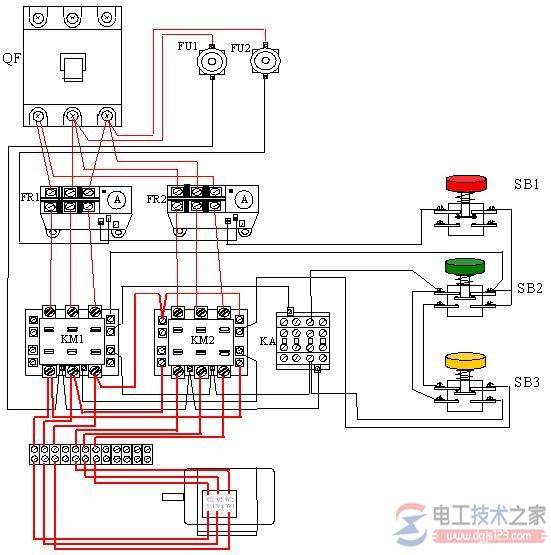

图2，双速电动机控制电路接线图

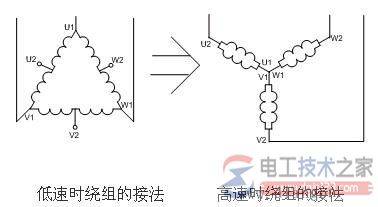

二、定子接线图
图3，双速电动机控制电路
