有关电蚊拍的小知识，介绍下电蚊拍的电路构成，二个简单的电蚊拍的电路组成部分，以及电蚊拍的工作原理是什么，一起来学习下。
电蚊拍的电路构成
电蚊拍的电路主要由高频振荡电路、三倍压整流电路和高压电网三部分组成。
在电蚊拍工作时，按下电源开关SB，三极管VT和高频变压器TU构成的高频振荡器通电工作，把3V直流电变成18 kHz左右的高频交流电，经TU升压到约600 V，经二极管VD2～VD4、电容C1～C3的三倍压整流升高到l500 V左右，加到蚊拍的金属网上。
当蚊蝇触及金属网丝时，造成电网短路，蚊蝇会被强大的电流击晕、击毙。
在电蚊拍的电路中，红色发光二极管HR和限流电阻R，构成指示灯电路，用来指示电路通断状态，以及显示电池电能的耗损情况。

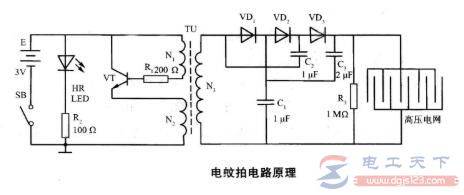

电蚊拍电路的原理图
如下图：

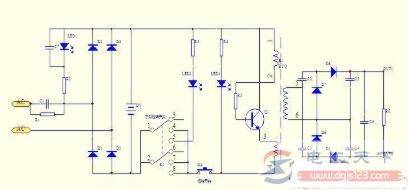

上图为一款带有充电功能的电蚊拍。
前半部分为充电电路，主要由4个二极管和一个发光二级管构成，当电源充电完成时LED1发光。
后半部分电路由高频振荡电路、四倍压的整流电路和高压电网组成。
以上简单介绍了电蚊拍的电路构成，以及电蚊拍的工作原理，希望对大家有所帮助。
