有关led充电式小台灯电路原理图与制作方法，led充电小台灯的简单电路，在led充电小台灯的电路中，加稳压集成块或稳压二极管是可以控制输出电压在某一个值。

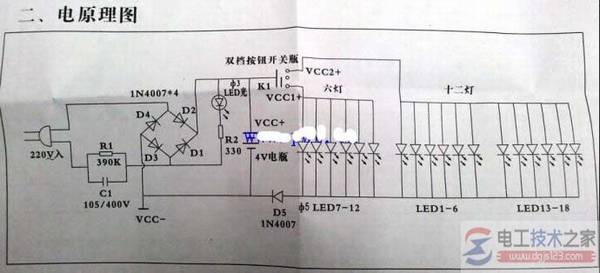

led充电式小台灯的电路原理图
led充电小台灯其电路简单，缺点：充电电压和led供电电压是并联的，充电电压高于led供电电压很多，充电式不小心打开开关，或不知道开关是否关闭，并联的led就会全部烧毁，能否加一只稳压集成块，比如lm7804。
修过四台，都是因为充电时打开开关，烧毁了全部led。
厂家们因为要控制生产成本，多选用阻容降压电路，这类电路当插上220v ac电源的瞬间输出dc电压过高而令leds烧毁，而这个瞬间高电压/电流对廉价铅酸电瓶寿命也有一定影响。
加稳压集成块或稳压二极管是可以控制输出电压在某一个值，但这个瞬间过高电压一样有可能把这些稳压元件击穿。
空间许可下最理想就是换上旧式线绕变压器充电电路，廉价铅酸电瓶也应该换上质量好的充电池。
如果空间太小，也可以考虑外置充电器或usb充电等较安全的充电方法。
充电式led台灯坏了想自己修，检查了3.6v的铅蓄电池，led灯，都有电压，却没电流。
led两端有电压，就会有电流的。就会发光的，除非你led发光管烧了，你查一下吧。发光管两端电压应为3v.它两端如果是3.6v，那是电压过高烧毁了。你用3.6v电压，应加电阻，并联多少led，算出总电流，即可算出加多大电阻。
制作一个led的小台灯，需要什么，想用usb供电（5v电压输入），要如何连接电路。
用usb供电，led决不能串联，那不能亮。只能并联，但特性要一样。如并6个5毫米led，然后串联一个15欧左右的电阻, 接好就行了。
