多点控制线路接线图
在a点开机之后，在b点工作，当需要开机和停机时，就不是那么方便了。
如果在a点开机之后，在b点也可以停机，在b点开机在a点也可以停机，这样操作起来更方便，在任何一个地方均可以开机和停机，这就是本电路的实现目的。
如图：

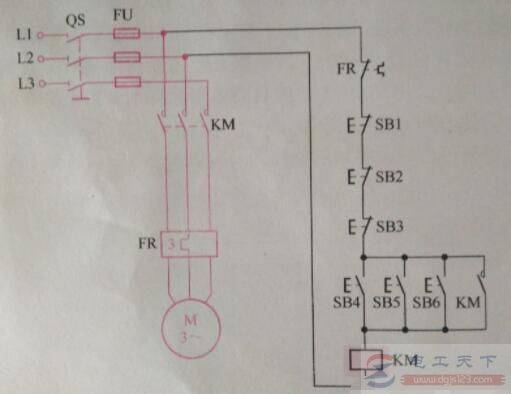

图1：异地多地点控制线路
这个控制接线图的核心内容就是把启动按钮并联在一起，实现多点启动控制，把停止按钮串联在一起，实现多地点停止控制。
从图中可知，停止按钮sb1,sb2,sb3都可以切断启动按钮sb4,sb5，sb6的电源。
可以把这个图想象成一个平面上三个工作点的控制线路图。SB1和SB4在第一个操作点，SB2和SB5在第二个操作点，SB3和SB6在第三个操作点。
无论在哪一个点都可以启动或停止同一台电动机，这便是这个控制线路图的实在意义。
