分享二个电路实例图，一个是NE555延时电路，一个是NE555光控电路，介绍了这二种电子电路的电路图及电路原理，以及电路测试步骤，有需要的朋友参考下。
一、NE555延时电路

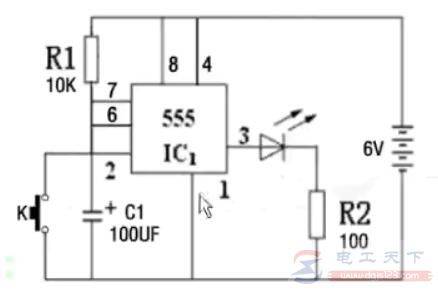

1、电路图
如下：
2、NE55延时电路原理
引脚6和引脚7相连的，引脚2和引脚6、引脚7不相连。

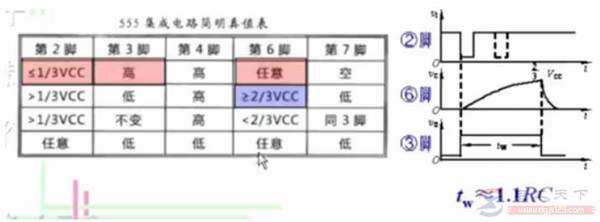

该电路属于单稳态电路，?脚是触发端，低于1/3Vcc以下即导通。引脚6为阈值端，高于2/3Vcc以上即导通。
3、检测电路图连接是否正确。
4、电路通电试电。
二、NE555光控电路

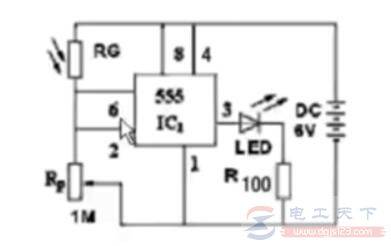

1、电路图
如下：
?脚是触发端，低于1/3Vcc以下即导通。引脚6为阈值端，高于2/3Vcc以上即导通。
2、NE555光控电路原理
当光强时，光敏电阻阻值降低，分压点的电压较高，当6脚电压在2/3Vcc以上时，3脚为高电平也就是输出为0，无电流通过。
当光弱时，光敏电阻呈高电阻，分压点为低电压，当2脚电压在1/3Vcc以下时，3脚为高电平也就是输出为1，3脚有电流通过使发光二极管亮。
3、检测电路图连接是否正确。
4、电路通电试电。
