一例用6V电源驱动20个白光LED的电路图


6V电源驱动20个白光LED的电路图

如何用6V电源通过串联一个限流电阻,以此来驱动20个并联的0603封装的贴片白光LED,而且要求每个白光LED的工作电流为5mA。

以一个实际电路为例,介绍下LED限流电阻阻值及功率的选取方法,学习下LED限流电阻的选用知识。

一例用6V电源驱动20个白光LED的电路图

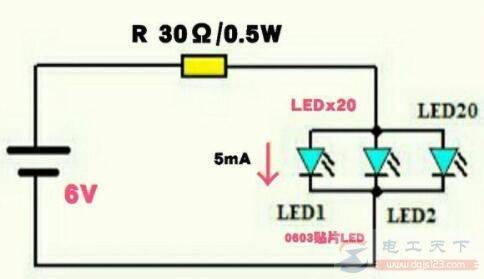

图1:6V电源驱动20个并联的白光LED

上图为6V电源驱动20个白光LED的电路图,R为限流电阻。根据给定的白光LED的参数,假定白光LED的正向压降为2.9V,如果单个白光LED的工作电流取5mA,则20个白光LED的总工作电流为100mA。

1、限流电阻阻值的计算

限流电阻R=(6V-2.9V)/100mA=0.031KΩ,即31Ω。

2、限流电阻功率的计算

在正常工作时,限流电阻R两端的电压为3.1V,流过R的电流为0.1A,则R的功率P=3.1V x 0.1A=0.31W。

在实际使用中,限流电阻R可选用标称值为30Ω,功率为0.5W的金属膜电阻。

一例用6V电源驱动20个白光LED的电路图

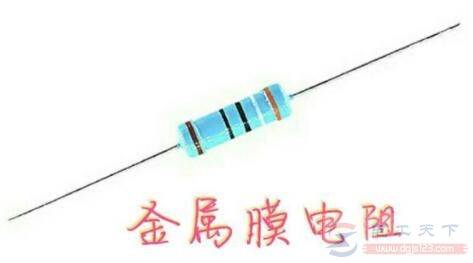

图2:金属膜电阻

一例用6V电源驱动20个白光LED的电路图

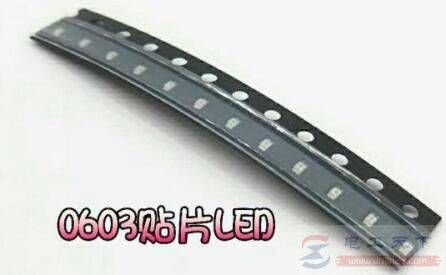

图3:0603封装的贴片LED

上图为0603封装的贴片白光LED,这种小功率白光LED的正向压降一般在2.8~3V,工作电流一般可取1~10mA。
