20个小功率LED灯珠恒流驱动电路
电子灯箱中的连体小功率红色LED灯珠，这种灯珠一串一般为20个，单个灯珠的工作电流在15～20mA。如果需要点亮一串20个这样的LED灯珠，可以使用阻容降压电路来驱动。

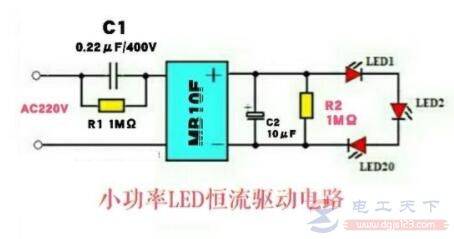

图1：连体小功率LED灯珠恒流驱动电路
电路图如上图中所示，LED1～LED20为一串串联的连体LED灯珠（图中未全部画出），MB10F为贴片整流桥。交流220V电压经电容C1降压限流、MB10F桥式整流及C2滤波后驱动LED1～LED20点亮。电路中的电容C1容量为0.22μF，故可以提供15mA左右的驱动电流。
图中电阻R1为泄放电阻，一般可选用数百KΩ至1MΩ的电阻。R2放电电阻，取值范围与R1一样。

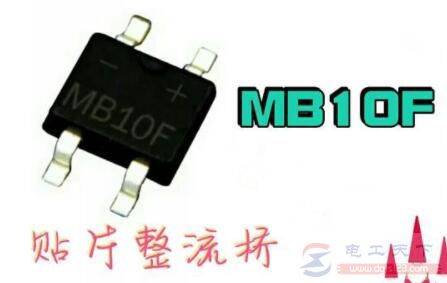

图2：MB10F贴片整流桥
MB10F为LED照明灯里常用的贴片整流桥，其整流电流为1A，耐压值为1000V。

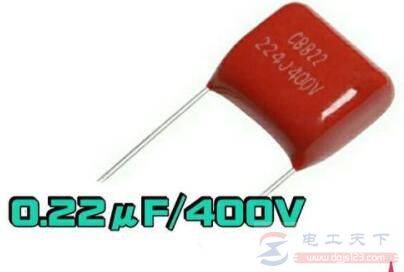

图3：0.22μF/400V的CBB电容
以上阻容降压电路中的电容C1要求耐压值≥400V，一般可以选用涤纶电容或CBB电容。
先确认LED的引脚的正负极：（LED它是属半导体二极管器件，所以它具备单向导电性）供给LED的电压+极接LED的+极，电压的-极接LED的-极。
还按单颗LED分别点亮即可，这是解决方案比较可靠，串联方案虽然电路简单节省电阻，但是只要单颗LED损坏，就全都不亮了。
从图上看，这种灯是做指示灯的那种led，其工作电压是1.9～2.4v,电流在15～30ma。如果接市电220v全部串联，则需要串联100只led，串接一只150欧姆的电阻即可，或采用多路并联等形式。
这种灯珠是出厂产品包装形式，不是为照明而制作的，如果需要点亮，数一下多少个灯珠，灯珠数量乘以灯珠工作电压，即为灯珠串需要电压。
串联电阻的计算公式为：
R（千欧）=（U电源-U工作）/I（毫安）
