用CMOS微功耗施密特触发器制作的5V升压电路
需要将5V直流电压升高到800～1000V，对于直流升压，可以先用振荡器将直流电变为交流，通过三极管驱动升压变压器工作，在变压器次级输出的就是交流高压。
一款采用CMOS微功耗施密特触发器制作的5V升压电路，如下图：

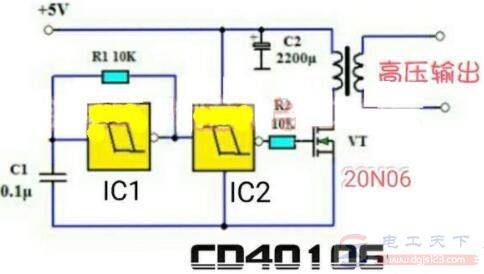

图1：CD40106构成的高压发生器电路
CD40106是一款微功耗CMOS六施密特触发器，内部含有6个施密特触发器，本电路只使用内部的两个施密特触发器。施密特触发器IC1接成一个简单的矩形波振荡器，振荡频率由R1和C1决定。IC1工作时输出的振荡信号经IC2缓冲后通过N沟道MOS场效应管20N06驱动升压变压器工作，在变压器次级即可输出交流高压。若需要直流高压，可以在变压器次级接两个串联的UF4007快恢复二极管作为高频整流。

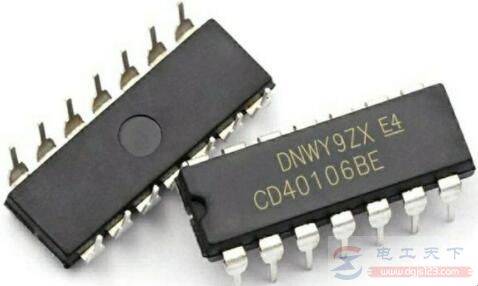

图2：CD40106施密特触发器
CD40106为CMOS器件，工作电压范围为3～16V，静态耗电在μA级。本电路只使用内部的两个施密特触发器，其余闲置不用的触发器的输入端应接高电平或GND。
场效应管应选用开启电压低的管子，升压变压器采用铁氧体磁芯自制，具体初次级线圈的匝数，根据实际需要的输出电压与电流来定即可。
