有关家用吸尘器控制电路的原理图，家用吸尘器有可调速和不可调速两种，家用吸尘器控制电路的结构组成与工作原理分析。

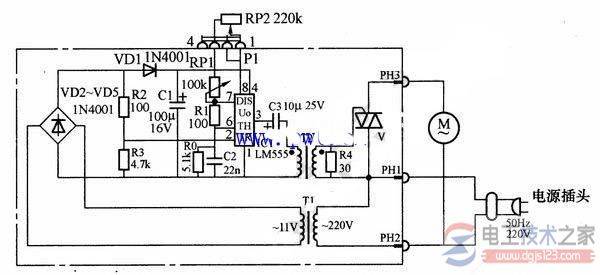

家用吸尘器控制电路原理图
如下图：
家用吸尘器有可调速和不可调速两种，上图为可调速富达牌吸尘器电路。电路采用电子调速方式，通过改变晶闸管的导通角来调节电动机的转速。电路以时基LM555（IC1）为核心，它与外围元件组成脉冲触发器，LM555工作在触发单稳态工作模式。市电经T1降压得到约11V的交流电压，再经桥式整流形成与市电保持同步的单向脉冲电源。
这一电源分为两路：
1、一路经二极管VD1隔离和电容器C1滤波后，向LM555提供工作电压；
2、另一路经R2、R3分压送入LM555的2脚（TR 端），作为外触发同步信号。
由安装在吸尘器操作手柄上的调速电位器RP2、微调电位器RP1、电阻R1和电容器C2组成RC充放电回路。脉动的外触发同步信号每个周期都使LM555翻转，翻转后RC回路开始充电，C2上的电压随充电时间逐渐增加，当LM555的6脚（TH端）的电位上升到阈值电平时，LM555翻转，其3脚（输出端U0)由高电平突变为低电平。
这一电平下跳经电容器C3和脉冲变压器T2耦合到双向晶闸管V的控制极，使其被触发导通。同时LM555的7脚（DIS端）对地导能，电容器C2上的电荷经电阻R1和LM555的DIS端很快泄放，为下一次同步信号到来时进行充电做准备。
改变电位器RP2的电阻值就改变了RC回路的充电时间常数，因而改变了晶闸管的触发时刻，可以实现一定范围内的无级调速。
