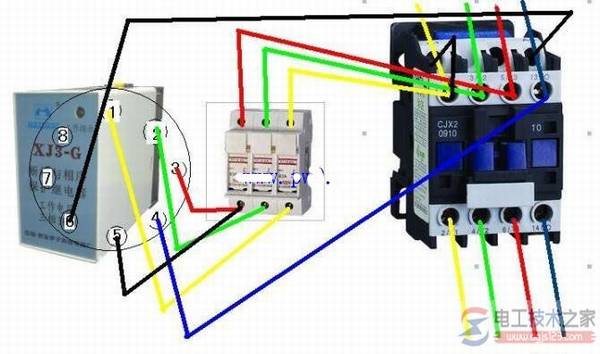

缺相断相保护装置接线实物图
无刷电机或无刷控制器的三相电路中，有一相不能工作。缺相分主相位缺相和霍耳缺相。表现为电机抖动不能工作，或转动无力且噪音大。控制器在缺相状态下工作是很容易烧毁的。因此，安装缺相和断相保护装置是十分必要的。电工天下
缺相和断相保护装置的接线方法：
材料：线圈电压为380V的交流接触器，型号为CJX2-3210 ，32表示额定电流可以根据不同的要求配备不同的电，380V的熔断器一个，断相与缺相保护断电器一个，电线若干。
380V交流接触器A1 A2 只要接三相电任意两相，但可正常工作。
断相保护器1 2 3 4接线柱接三相电A B C三相，5 6为常开触点，当相序正常时5 6闭合，出现断相时5 6触点断开，交流接触器A1或A2停止供电交流接触器断开停止供电。
