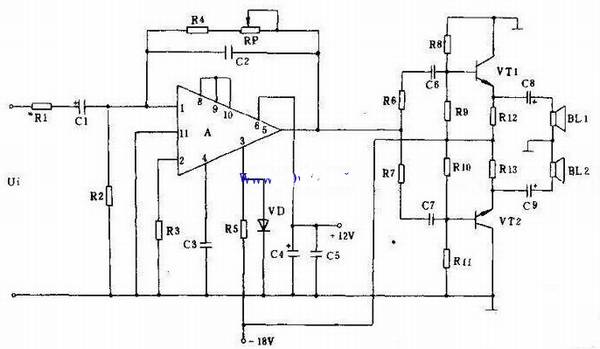

甲类耳机放大器电路图，如下图：
在该电路中耳机右路元件的标号是在左路元件标号的基础上加100，例如右路的R1写成R101，C2写成C102等。
电路中的放大器实质上是一个提升放大器，其运算放大器和输出级都是甲类的，为了实现直接藕合在电路中采用了双电源。
首先，输入信号通过隔直电容C1藕合到音量控制电位器VR1上，VR1的阻值较大，使声音在低音区（即2HZ）的-3DB点上。
对大多数信号源来说，如果其信号不在电容上产生任何附加直流电压，那么该电容可以不要。当然，为了安全最好保留该电容，否则输入端的直流偏移将导致输出端上产生较大的偏移。
如果出现了直流偏移，当数值较小时会在输出级上增加电流消耗，就会产生失真；数值较大时，耳机将会被损坏。
音量控制VR1决定了放大器的输入阻抗为47KΩ，因为IC1的输入级是一个结型场效应管（J.F.E.T），其输入阻护大约为10-12MΩ。
市场上有大量的运算放大器，可以广泛用于音频电路，但实验证实只有TL072性能最好，价格合理，噪音低，回应速率为13V/mS，并具有很高的电流吸收能力。
这些元件却很少运行在最佳条件下，例如运算放大器的输出级工作电流为2MA，只工作的甲乙类，负载小于10KΩ。解决办法：在输出端和电源负极之间连接一个适当阻值的电阻，强迫将其调至甲类。
上图中运算放大器IC1与同相输入放大器，将输入信号从可变电位器VR1的滑动触头连至其同名端（+）。电阻R3和R4有两个功能：第一功能前面已经说过，就是强制运算放大器工作在甲类状态；第二个功能是为TR1和TR2所组成的输出级提供偏压。
互补电晶体TR1和TR2采取发射极跟随器工作方式，从基极看其输入阻抗较高，而输出极的输出阻抗则较低。
在电路设计中，电阻R5和R6非常重要，R5和R6与TR1和TR2的发射极串联产生局部负反馈，使输出级工作在线性状态。
R5.R6和R3上的电压降也很重要，它可以使输出级进入甲类工作状态，负反馈从电阻R5/R6的连接点通过电阻R2反馈到IC1的反相输入端（引脚 2）。放大器的电压增益决定于电阻R2和R1的比值（10倍），电容C2用来隔直流，使其交流负反馈系数为R5/R6，而直流负反馈则是百分之百。放大器的输出端直接与耳机相连。
介绍完放大器的电路之后，再将注意力转移到电源上来。变压器有两个6V次级线圈，可为桥式整流器提供交流电。通过整流后，用电解电容C3和C4滤波。
